ВТ-5 ЛШ3.010.527-04

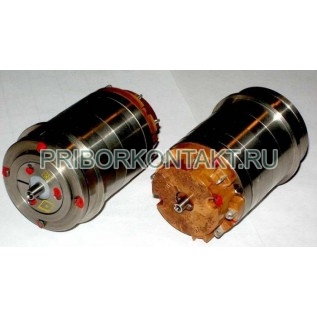

Трансформатор ВТ-5 ЛШ3.010.527-04 вращающийся (ВТ5, ВТ 5, bt-5, ВТ5 ЛШ3.010.527-04, ВТ 5 ЛШ3.010.527-04, ВТ-5 ЛШЗ.010.527-04, bt5, bt 5)
Вращающиеся трансформаторы ВТ-5 предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся ВТ-5 ЛШ3.010.527-04 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы ВТ-5 ЛШ3.010.527-04 вращающиеся:
Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток прибора трансформатор ВТ-5 вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
Режим работы - СКВТ;
Напряжение питания прибора трансформатор ВТ-5 ЛШ3.010.527-04 вращающийся - 60В;
Полное входное сопротивление холостого хода - 1000 Ом±100 Ом;
Коэффициент трансформации прибора трансформатор вращающийся ВТ-5 ЛШ3.010.527-04 - 0,53±0,01;
Вращающиеся трансформаторы ВТ-5 подразделяются на классы точности:
- трансформатор ВТ-5 ЛШ3.010.527-04 А класс точности (А кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,125%;
- Остаточная ЭДС - не более 0,015%;
- Асимметрия нулевых положений ротора - ±30 секунд;
- Погрешность отображения синусной зависимости - ±0,02%;
- трансформатор ВТ-5 ЛШ3.010.527-04 Б класс точности (Б кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,250%;
- Остаточная ЭДС - не более 0,020%;
- Асимметрия нулевых положений ротора - ±1 минута;
- Погрешность отображения синусной зависимости - ±0,04%;
- трансформатор ВТ-5 ЛШ3.010.527-04 0 класс точности (0 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,375%;
- Остаточная ЭДС - не более 0,030%;
- Асимметрия нулевых положений ротора - ±1 минута 30 секунд;
- Погрешность отображения синусной зависимости - ±0,06%;
Номинальная частота прибора трансформатор ВТ-5 ЛШ3.010.527-04 вращающийся - 400Гц;
Диапазон рабочих частот - от 400Гц до 4000Гц;
Масса прибора трансформатор вращающийся ВТ-5 ЛШ3.010.527-04 - не более 0,7кг;
Минимальная наработка при температуре 323К (50°С) - 12000 часов, из них 11500 часов при частоте вращения 5об/мин и 500 часов при частоте вращения 60об/мин;
Минимальный срок службы - 12 лет;
Изготовитель гарантирует соответствие качества прибора трансформатор ВТ-5 ЛШ3.010.527-04вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
