Трансформатор ВТ-5 ЛШ3.010.392

ВТ-5 ЛШ3.010.392

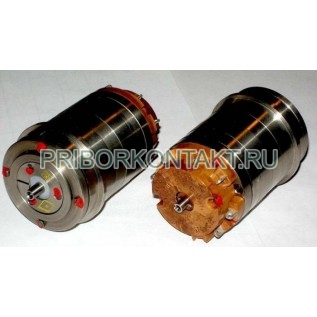

Вращающийся трансформатор ВТ-5 ЛШ3.010.392

Также это изделие может называться: ВТ-5-ЛШ3.010.392, ВТ 5 ЛШ3.010.392, ВТ5ЛШ3.010.392, ВТ-5 ЛШз,о1о,з92, vt-5 lsh3.010.392, vt-5-lsh3.010.392, vt 5 lsh3.010.392, vt5lsh3.010.392.

ВТ-5 ЛШ3.010.392 трансформатор вращающийся предназначен для работы в аналого-цифровых преобразователях, системах передачи угла высокой точности, в качестве датчиков обратной связи в следящих системах, бортовой аппаратуре.

Технические характеристики ВТ-5 ЛШ3.010.392:

Напряжение питания - от 40 В до 127 В.

Полное входное сопротивление холостого хода - от 250 Ом до 2000 Ом.

Коэффициент трансформации вращающегося трансформатора - от 0,53 до 1.

Номинальная частота - 400 Гц.

Диапазон рабочих частот - от 400 Гц до 4000 Гц.

В зависимости от схемы включения и режима работы ВТ-5 ЛШ3.010.392 подразделяются на синусно-косинусные, выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные, выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.

Вращающийся трансформатор ВТ-5 ЛШ3.010.392 представляет собой контактную двухполюсную четырехобмоточную машину.

Крепление - за упорный буртик.

Режим работы - продолжительный.

Габаритные размеры:

- диаметр - 55 мм;

- длина - 95 мм.

Масса - не более 0,7 кг.

Условия эксплуатации ВТ-5 ЛШ3.010.392:

Температура окружающего воздуха - от -60° С до +100° С.

Относительная влажность при +40° С - до 98%.

Вибрационные нагрузки:

- диапазон частот - до 2000 Гц;

- ускорение - 100 м/с².

Ударные нагрузки - 750 м/с².

Предприятие-изготовитель предоставляет гарантию соответствия изделий вращающиеся трансформаторы ВТ-5 ЛШ3.010.392 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
