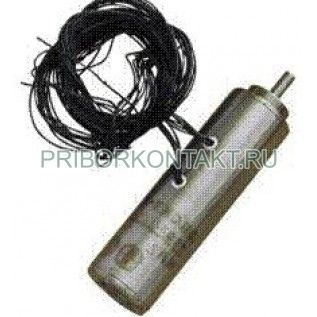

Фото Трансформатор СКТД-6465Д
Артикул: СКТД-6465Д

Описание товара:


Модель: sktd_6465d
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
СКТД-6465Д
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

СКТД-6465Д

Трансформатор СКТД-6465Д вращающийся многополюсный (СКТД6465Д, СКТД-6465-Д, СКТД 6465 Д, СКТД 6465Д, СКТД6465-Д, СКТД6465 Д)
Вращающиеся трансформаторы СКТД-6465Д представляет собой трехобмоточную или четырехобмоточную машину.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся многополюсный СКТД-6465Д подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы СКТД-6465Д вращающиеся многополюсные:
Изменение коэффициента трансформации при изменении температуры окружающей среды на каждые 40°С:
- канала ТО - 20%;
- канала ГО - 4%;
Номинальная частота напряжения возбуждения прибора трансформатор СКТД-6465Д вращающийся многополюсный - 400Гц;
Диапазон рабочих частот напряжения возбуждения - 380Гц-420Гц;
Номинальное напряжение возбуждения - 36В;
Диапазон рабочих напряжений возбуждения прибора трансформатор СКТД-6465Д вращающийся многополюсный - 34,2В-39,6В;
Потребляемый прибором трансформатор СКТД-6465Д вращающийся многополюсный ток - 250мА;
Расхождение нулевых положений ротора канала ТО и ГО - 15угл.мин;
Изменение сдвига фазы выходной ЭДС при изменении температуры окружающей среды на каждые 40ºС:
- для канала ТО - 3,5угл.мин;
- для канала ГО - 3,0угл.мин;
Вращающиеся трансформаторы СКТД-6465Д подразделяются на классы точности:
- трансформатор СКТД-6465Д 1 класс точности (1 кл. т.) имеет характеристики для канала ТО:
- Погрешность следования ТДП - ±2угл.мин;
- Ассиметрия нулевых положений ротора - ±1угл.мин;
- Отношение остаточной ЭДС к крутизне - 2угл.мин;
- Крутизна - 1,5мВ/угл.мин;
- Остаточная ЄДС - 0,014%;
- трансформатор СКТД-6465Д 2 класс точности (2 кл. т.) имеет характеристики для канала ГО:
- Погрешность следования ТДП - ±15угл.мин;
- Ассиметрия нулевых положений ротора - ±5угл.мин;
- Отношение остаточной ЭДС к крутизне - 25угл.мин;
- Крутизна - 5мВ/угл.мин;
- Остаточная ЄДС - 0,35%;
- ЭДС квадратурной обмотки - 600мВ;
Габариты прибора трансформатор СКТД-6465Д вращающийся многополюсный:
- длина - 12мм;
- диаметр - 50мм;
Масса - 0,3кг;
Вибрационные нагрузки прибора трансформатор СКТД-6465Д вращающийся многополюсный:
- диапазон частот - до 300Гц;
- ускорение - 100м/с2;
Ударные нагрузки - 120м/с2;
Температура окружающей среды - от -60°С до +100ºС;
Относительная влажность воздуха при температуре 40°С - 98%;
Гарантийная наработка прибора СКТД-6465Д трансформатор вращающийся многополюсный - 2200 часов;
Изготовитель гарантирует соответствие качества прибора трансформатор СКТД-6465Д вращающийся многополюсный требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
