Описание товара

БСКТ-220-1Д8

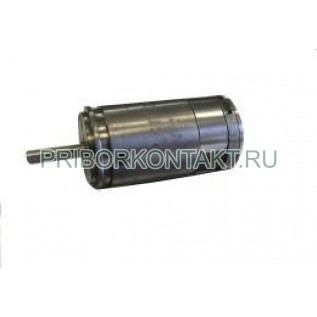

Трансформатор БСКТ-220-1Д8 вращающийся бесконтактный (БСКТ2201Д8, БСКТ 220 1Д8, БСКТ-2201Д8, БСКТ220-1Д8, БСКТ 2201Д8, БСКТ220 1Д8)
Вращающиеся трансформаторы БСКТ-220-1Д8 представляет собой контактную двухполюсную трехобмоточную машину.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся бесконтактный БСКТ-220-1Д8 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы БСКТ-220-1Д8 вращающиеся бесконтактные:
Изменение коэффициента трансформации при изменении температуры окружающей среды на каждые 40°С - 10%;
Номинальная частота напряжения возбуждения прибора трансформатор БСКТ-220-1Д8 вращающийся бесконтактный - 400Гц;
Диапазон рабочих частот напряжения возбуждения - 380Гц-420Гц;
Номинальное напряжение возбуждения - 36В;
Диапазон рабочих напряжений возбуждения прибора трансформатор БСКТ-220-1Д8 вращающийся бесконтактный - 6,5В-38В;
Полное входное сопротивление холостого хода - 380 Ом;
Коэффициент трансформации - 0,22;
Частота вращения вала прибора трансформатор БСКТ-220-1Д8 вращающийся бесконтактный - 125об/мин;
Момент статического трения - 0,0004мНм;
Вращающиеся трансформаторы БСКТ-220-1Д8 подразделяются на классы точности:
- трансформатор БСКТ-220-1Д8 1 класс точности (1 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - ±0,2%;
- Ассиметрия нулевых положений ротора - ±7угл.мин;
- Отношение остаточной ЭДС к крутизне - 7,5угл.мин;
- Неравенство коэффициентов трансформации - 7угл.мин;
- точностные показатели системы ТДП, составленной из ВТ БСКТ-220-1Д, БСКТ-220-1П:
- Класс точности датчика - 0,2;
- Класс точности приемника - 0,35;
- Погрешность следования ТДП - ±20угл.мин;
- Отношение остаточной ЭДС к крутизне - 17,5угл.мин;
- Крутизна - 3мВ/угл.мин;
- точностные показатели системы ТДП, составленной из ВТ БСКТ-220-1Д8, БСКТ-220-1П:
- Класс точности датчика - 0,2;
- Класс точности приемника - 0,35;
- Погрешность следования ТДП - ±20угл.мин;
- Отношение остаточной ЭДС к крутизне - 17,5угл.мин;
- Крутизна - 0,8мВ/угл.мин;
- трансформатор БСКТ-220-1Д8 2 класс точности (2 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - ±0,35%;
- Ассиметрия нулевых положений ротора - ±12угл.мин;
- Отношение остаточной ЭДС к крутизне - 12угл.мин (10угл.мин);
- Неравенство коэффициентов трансформации - 12угл.мин;
- точностные показатели системы ТДП, составленной из ВТ БСКТ-220-1Д, БСКТ-220-1П:
- Класс точности датчика - 0,35;
- Класс точности приемника - 0,5;
- Погрешность следования ТДП - ±30угл.мин;
- Отношение остаточной ЭДС к крутизне - 25угл.мин;
- Крутизна - 3мВ/угл.мин;
- точностные показатели системы ТДП, составленной из ВТ БСКТ-220-1Д8, БСКТ-220-1П:
- Класс точности датчика - 0,35;
- Класс точности приемника - 0,5;
- Погрешность следования ТДП - ±30угл.мин;
- Отношение остаточной ЭДС к крутизне - 25угл.мин;
- Крутизна - 0,8мВ/угл.мин;
- трансформатор БСКТ-220-1Д8 3 класс точности (3 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - ±0,5%;
- Ассиметрия нулевых положений ротора - ±17угл.мин;
- Отношение остаточной ЭДС к крутизне - 15угл.мин;
- Неравенство коэффициентов трансформации - 17угл.мин;
- точностные показатели системы ТДП, составленной из ВТ БСКТ-220-1Д, БСКТ-220-1П:
- Класс точности датчика - 0,5;
- Класс точности приемника - 0,5;
- Погрешность следования ТДП - ±30угл.мин;
- Отношение остаточной ЭДС к крутизне - 30угл.мин;
- Крутизна - 3мВ/угл.мин;
- точностные показатели системы ТДП, составленной из ВТ БСКТ-220-1Д8, БСКТ-220-1П:
- Класс точности датчика - 0,5;
- Класс точности приемника - 0,5;
- Погрешность следования ТДП - ±30угл.мин;
- Отношение остаточной ЭДС к крутизне - 30угл.мин;
- Крутизна - 0,8мВ/угл.мин;
Габариты прибора трансформатор БСКТ-220-1Д8 вращающийся бесконтактный:
- длина - 55мм;
- диаметр - 20мм;
Масса - 0,07кг;
Вибрационные нагрузки прибора трансформатор БСКТ-220-1Д8 вращающийся бесконтактный:
- диапазон частот - до 300Гц;
- ускорение - 100м/с2;
Ударные нагрузки - 120м/с2;
Температура окружающей среды - от -60°С до +100ºС;
Относительная влажность воздуха при температуре 40°С - 98%;
Гарантийная наработка прибора БСКТ-220-1Д8 трансформатор вращающийся бесконтактный - 3000 часов;
Изготовитель гарантирует соответствие качества прибора трансформатор БСКТ-220-1Д8 вращающийся бесконтактный требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
