Трансформатор 5ВТ-И ЛШ3.010.387

5ВТ-И ЛШ3.010.387

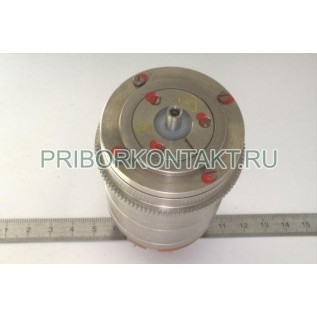

Трансформатор вращающийся специальный 5ВТ-И ЛШ3.010.387

Также это изделие может называться: 5ВТ И ЛШ3.010.387, 5ВТИ ЛШ3.010.387, 5ВТИЛШ3.010.387, 5ВТ-И ЛШ3 010 387, 5ВТ-И ЛШз.010.387, 5ВТ-И ЛШ3,010,387, 5vt-i lsh3.010.387, 5vt i lsh3.010.387, 5vti lsh3.010.387.

5ВТ-И ЛШ3.010.387 трансформатор вращающийся специальный предназначен для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.

Технические характеристики 5ВТ-И ЛШ3.010.387:

Коэффициент трансформации - 0,74.

Полное входное сопротивление холостого хода - 3 Ом.

Погрешность отображения синусной зависимости - +0,3%.

Амплитуда импульсов:

- напряжения возбуждения - 110 В;

- тока для 5ВТ-И ЛШ3.010.387 - 5 А.

Асимметрия нулевых положений ротора - ±12'.

Неравенство коэффициентов трансформации - 14,5'.

Диапазон частот повторения импульсов - 4000 Гц.

Форма импульсов напряжения возбуждения - прямоугольная.

Коэффициент заполнения периода повторения импульсами напряжения - 0,7.

Индуктивность обмотки возбуждения - 1100 мкГн.

Индуктивность обмотки возбуждения при коротком замыкании выходных обмоток - 120 мкГн.

Изменение переходного сопротивления контактов при повороте ротора - 0,1 Ом.

Частота вращения вала - 20 об./мин.

Момент статического трения - 0,0075 Н·м.

5ВТ-И ЛШ3.010.387 трансформатор вращающийся представляет собой контактную двухполюсную трехобмоточную машину.

Габаритные размеры:

- диаметр - 55 мм;

- длина - 95 мм.

Масса - не более 0,65 кг.

Условия эксплуатации 5ВТ-И ЛШ3.010.387:

Температура окружающего воздуха - от -60° С до +70° С.

Относительная влажность при +40° С - до 98%.

Вибрационные нагрузки:

- диапазон частот - до 2000 Гц;

- ускорение - 200 м/с².

Ударные нагрузки - 1500 м/с².

Предприятие-изготовитель предоставляет гарантию соответствия изделий трансформаторы 5ВТ-И ЛШ3.010.387 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
