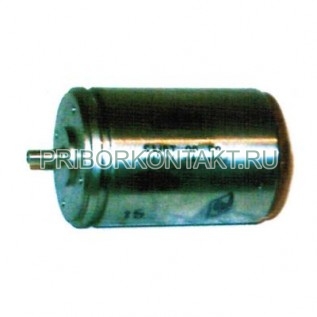

Фото Трансформатор 5МВТ-2-53
Артикул: 5МВТ-2-53

Описание товара:


Модель: 5mvt_2_53
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
5МВТ-2-53
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

5МВТ-2-53

Трансформатор 5МВТ-2-53 вращающийся (5МВТ253, 5-МВТ-2-53, 5 МВТ 2 53, 5mbt-m-53, 5МВТ-253, 5МВТ 253, 5МВТ2-53, 5МВТ2 53, 5 МВТ-2-53, 5mbt253, 5-mbt-2-53, 5 mbt 2 53, 5mbt-253, 5mbt 253, 5mbt2-53, 5mbt2 53, 5 mbt-2-53)
Вращающиеся трансформаторы 5МВТ-2-53 представляет собой контактную двухполюсную четырехобмоточную машину.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся 5МВТ-2-53 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы 5МВТ-2-53 вращающиеся:
Режим работы - СКВТ, ЛВТ;
Номинальная частота напряжения возбуждения прибора трансформатор 5МВТ-2-53 вращающийся - 400Гц;
Момент статического трения - 0,0015Нм;
Напряжение питания - 30В;
Полное входное сопротивление холостого хода прибора трансформатор 5МВТ-2-53 вращающийся - 500 Ом;
Коэффициент трансформации - 0,560;
Вращающиеся трансформаторы 5МВТ-2-53 в режиме СКВТ подразделяются на классы точности:
- трансформатор 5МВТ-2-53 А класс точности (А кл. т.) имеет характеристики:
- Погрешность следования в ТДП - ±6угл.мин.;
- Погрешность отображения синусной зависимости - ±0,02%;
- Асимметрия нулевых положений ротора - ±1угл.мин.;
- Остаточная ЭДС - не более 0,05%;
- Разность коэффициентов трансформации - 0,031%;
- трансформатор 5МВТ-2-53 Б класс точности (Б кл. т.) имеет характеристики:
- Погрешность следования в ТДП - ±6угл.мин.;
- Погрешность отображения синусной зависимости - ±0,04%;
- Асимметрия нулевых положений ротора - ±1,5угл.мин.;
- Остаточная ЭДС - не более 0,09%;
- Разность коэффициентов трансформации - 0,052%;
- трансформатор 5МВТ-2-53 0 класс точности (0 кл. т.) имеет характеристики:
- Погрешность следования в ТДП - ±10угл.мин.;
- Погрешность отображения синусной зависимости - ±0,06%;
- Асимметрия нулевых положений ротора - ±2угл.мин.;
- Остаточная ЭДС - не более 0,125%;
- Разность коэффициентов трансформации - 0,062%;
- трансформатор 5МВТ-2-53 1 класс точности (1 кл. т.) имеет характеристики:
- Погрешность следования в ТДП - ±10угл.мин.;
- Погрешность отображения синусной зависимости - ±0,10%;
- Асимметрия нулевых положений ротора - ±3,5угл.мин.;
- Остаточная ЭДС - не более 0,19%;
- Разность коэффициентов трансформации - 0,107%;
Вращающиеся трансформаторы 5МВТ-2-53 в режиме ЛВТ подразделяются на классы точности:
- трансформатор 5МВТ-2-53 А класс точности (А кл. т.) имеет характеристики:
- Погрешность следования в ТДП - ±6угл.мин.;
- Погрешность отображения синусной зависимости - ±0,02%;
- Асимметрия нулевых положений ротора - ±1угл.мин.;
- Остаточная ЭДС - не более 0,05%;
- Разность коэффициентов трансформации - 0,031%;
- Погрешность отображения линейной зависимости - ±0,2%;
- трансформатор 5МВТ-2-53 Б класс точности (Б кл. т.) имеет характеристики:
- Погрешность следования в ТДП - ±6угл.мин.;
- Погрешность отображения синусной зависимости - ±0,04%;
- Асимметрия нулевых положений ротора - ±1,5угл.мин.;
- Остаточная ЭДС - не более 0,09%;
- Разность коэффициентов трансформации - 0,052%;
- Погрешность отображения линейной зависимости - ±0,3%;
Материал магнитопровода прибора трансформатор 5МВТ-2-53 вращающийся - Э42;
Диаметр посадочного места - 35С;
Длина с выходными концами вала - 72мм;
Наружный диаметр - 38мм;
Масса прибора трансформатор вращающийся 5МВТ-2-53 - не более 0,35кг;
Изготовитель гарантирует соответствие качества прибора трансформатор 5МВТ-2-53 вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
