Описание товара

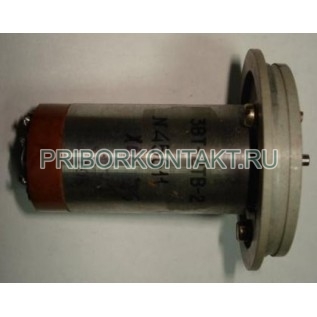

3ВТ-2ТВ-3

Трансформатор 3ВТ-2ТВ-3 вращающийся (3ВТ2ТВ3, 3ВТ 2ТВ 3, 3bt-2tb-3, 3-ВТ-2ТВ-3, 3 ВТ-2ТВ-3, 3-ВТ 2ТВ-3, 3-ВТ2ТВ-3, 3-ВТ-2ТВ3, 3-ВТ-2ТВ 3, 3 ВТ 2ТВ-3, 3 ВТ2ТВ-3, 3 ВТ-2ТВ3, 3 ВТ-2ТВ 3, 3bt2tb3, 3bt 2tb 3, 3-bt-2tb-3, 3 bt-2tb-3, 3-bt 2tb-3, 3-bt2tb-3, 3-bt-2tb3, 3-bt-2tb3, 3 bt 2tb-3, 3 bt2tb-3, 3 bt-2tb3, 3 bt-2tb3)
Трансформатор 3ВТ-2ТВ-3 вращающийся предназначен для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) трансформаторы подразделяются на синусно-косинусные (СКВТ),выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
В бесконтактных вращающихся трансформаторах токосъем осуществляется с помощью кольцевых трансформаторов, что обеспечивает высокую надежность изделий.
В зависимости от схемы включения и режима работы (выполняемых функций) трансформаторы могут быть следующих типов:
- синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора;
- линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону - пропорционально углу поворота ротора в пределах ±60°;
- датчики в трансформаторной дистанционной передачи (ТДП-Д);
- приемники в трансформаторной дистанционной передачи (ТДП-П);
- дифференциальные датчики в трансформаторной дистанционной передаче (ТДП-ДД).
Режим работы - СКВТ, ЛВТ;
Технические характеристики приборов трансформаторы 3ВТ-2ТВ-3 вращающиеся:
Температура окружающей среды - от -60°С до +85°С;
Относительная влажность воздуха - до 98% при 40°С;
Ударные нагрузки прибора трансформатор 3ВТ-2ТВ-3 вращающийся - 118м/с2;
Вибрационные нагрузки с частотой до 200Гц и ускорением 59м/с2;
Полное входное сопротивление холостого хода - 400 Ом;
Номинальное напряжение питания прибора трансформатор 3ВТ-2ТВ-3 вращающийся - 27В;
Коэффициент трансформации прибора - 0,590;
Изменение коэффициента трансформации при изменении температуры окружающей среды на 40°С - 0,5%;
Изменение коэффициента трансформации прибора трансформатор 3ВТ-2ТВ-3 вращающийся при изменении напряжения - 0,2%;
Вращающиеся трансформаторы 3ВТ-2ТВ-3 подразделяются на классы точности:
- трансформатор 3ВТ-2ТВ-3 1 класс точности (1 кл. т.) имеет характеристики:
- Погрешность следования в ТДП - ±5угл.мин.;
- Асимметрия нулевых положений ротора - ±2угл.мин;
- Погрешность отображения синусной зависимости - ±0,05%;
- Остаточная ЭДС - 0,13%;
- Погрешность отображения линейной зависимости - ±0,2%;
- трансформатор 3ВТ-2ТВ-3 2 класс точности (2 кл. т.) имеет характеристики:
- Погрешность следования в ТДП - ±10угл.мин.;
- Асимметрия нулевых положений ротора - ±3,5угл.мин;
- Погрешность отображения синусной зависимости - ±0,1%;
- Остаточная ЭДС - 0,13%;
- Погрешность отображения линейной зависимости - ±0,3%;
- трансформатор 3ВТ-2ТВ-3 3 класс точности (3 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±7угл.мин;
- Погрешность отображения синусной зависимости - ±0,2%;
- Остаточная ЭДС - 0,13%;
Наружный диаметр - 25мм.
Масса прибора трансформатор вращающийся 3ВТ-2ТВ-3 - 0,115кг;
Минимальная наработка - 5000ч.
