Сельсин ДФС-65-1Т

ДФС-65-1Т

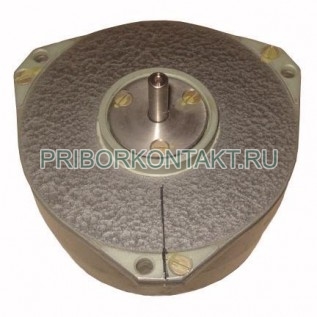

Сельсин-трансформатор дифференциальный одноканальный ДФС-65-1Т

Также это изделие может называться: ДФС651Т, ДФС 65 1Т, dfs-65-1t, dfs651t, dfs 65 1t.

ДФС-65-1Т сельсин-трансформатор дифференциальный одноканальный предназначен для работы только в трансформаторном режиме.

Сельсины-трансформаторы ДФС-65-1Т являются индукционными машинами, которые позволяют при постоянном напряжении на входе получать на выходных обмотках систему напряжений, амплитуда и фаза которых определяются угловым положением ротора.

Технические характеристики ДФС-65-1Т:

Обмотка возбуждения - однофазная.

Обмотка синхронизации - трехфазная.

Система дифференциальных сельсинов устроена таким образом:

- один сельсин - сельсин-приемник;

- два других сельсина - сельсин-датчики.

Дифференциальные сельсины ДФС-65-1Т позволяют зафиксировать угол поворота вала, который является разностью углов поворота валов двух других сельсинов. Дифференциальный сельсин может быть соединен также с двумя другими сельсинами таким образом, что угол поворота его вала будет вычитаться из угла поворота вала одного из сельсин-датчиков.

При помощи сельсинов ДФС-65-1Т могут быть построены системы дистанционных передач индикаторного (ИДП) и трансформаторного (ТДП) типов, вследствие чего различают индикаторный и трансформаторный режимы их работы.

Схема соединения одинакова для случаев использования дифференциального сельсина в качестве сельсин-датчика и сельсин-приемника, однако на практике при использовании дифференциального сельсина ДФС-65-1Т в качестве сельсин-приемника приходится вводить незначительные конструктивные изменения.

Валы сельсин-датчика и дифференциального сельсина соединены с механизмами, вращение которых должно обеспечиваться валом сельсин-приемника. Таким образом, положение вала сельсин-приемника будет определяться изменением положения любого из валов - сельсин-датчика и дифференциального сельсина.
