Сельсин БС-404НА

БС-404НА

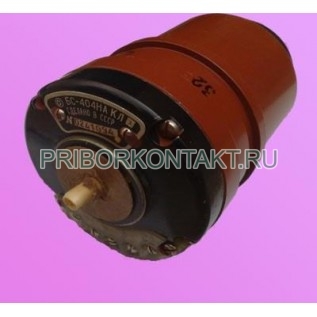

Сельсин бесконтактный БС-404НА

Также это изделие может называться: БС404НА, БС 404НА, БС-404-НА, БС 404 НА, БС404-НА, БС404 НА, БС-чочНА, bs-404na, bs 404na, bs404na.

БС-404НА сельсин бесконтактный предназначен для синхронного и синфазного вращения или поворота двух или нескольких осей, механически не связанных друг с другом.

Сельсины БС-404НА используются в качестве трансформатора-приемника в синхронных передачах и для измерения угла рассогласования в следящих системах.

Сфера применения: системы автоматики и контроля.

Технические характеристики БС-404НА:

Номинальное напряжение первичной обмотки (обмотки возбуждения) - 110±5,5 В.

Ток возбуждения первичной обмотки - не более 0,4 А.

Номинальная частота - 50±1,5 Гц.

Потребляемая мощность - не более 16,5 Вт.

Масса - не более 1,45 кг.

БС-404НА представляет собой электрическую машину с неявно выраженными полюсами. Связь ротора с обмоткой происходит с помощью кольцевого трансформатора что в результате дает сельсинам хорошую надежность.

Сельсин БС-404НА имеет две обмотки:

- первичную - обмотку возбуждения;

- вторичную - обмотку синхронизации.

В бесконтактных сельсинах обе обмотки расположены на статоре. Ротор бесконтактного сельсина представляет собой цилиндр из ферромагнитного материала, разделенный немагнитной алюминиевой прослойкой на две магнитно изолированные части - полюсы.

Режимы работы сельсинов:

- трансформаторный - сигнал о наличии рассогласования между положениями роторов датчика и приемника подается через усилитель на исполнительный двигатель, который поворачивает ведомую ось и ротор сельсина-приемника, ликвидируя рассогласование;

- индикаторный - ротор сельсина-приемника соединяют непосредственно с ведомой осью, этот режим применяют при малом значении тормозного момента на ведомой оси.

БС-404НА работают по принципу обычной механической передачи, только крутящий момент между валами передаётся не зубьями шестерён, а магнитным потоком без непосредственного контакта.
