Сельсин БС-1404НА

БС-1404НА

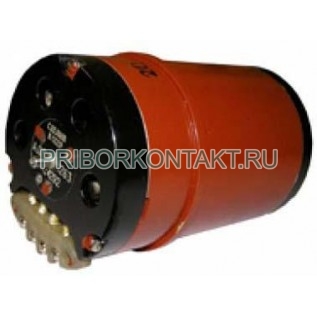

Сельсин бесконтактный БС-1404НА

Также этот сельсин может называться: БС 1404НА, БС1404НА, БС-1чочНА, bs-1404na, bs 1404na, bs1404na.

БС-1404НА сельсин бесконтактный служит для синхронного поворота или вращения двух или нескольких осей, механически не связанных друг с другом.

Сфера применения - системы автоматики и контроля.

Технические характеристики БС-1404НА:

Потребляемый ток - не более 0,46 А.

Напряжение питания - 110±5,5 В.

Крепление сельсина - за упорный буртик.

Назначение сельсина - приемник.

Строк хранения и эксплуатации - 6,5 лет.

Габаритные размеры:

- диаметр - 67 мм;

- длинна - 119 мм.

Масса - не более 1,45 кг.

Конструктивно БС-1404НА сельсины представляют собой электрические машины с неявно выраженными полюсами. Связь с роторной обмоткой осуществляется с помощью кольцевого трансформатора, что обеспечивает высокую надежность сельсинов.

Работают по принципу обычной механической передачи, только крутящий момент между валами передаётся не зубьями шестерён, а магнитным потоком без непосредственного контакта.

Ротор бесконтактного сельсина представляет собой цилиндр из ферромагнитного материала, разделенный немагнитной алюминиевой прослойкой на две магнитноизолированные части - полюсы.

Условия эксплуатации:

Температура окружающей среды - от -60° С до +85° С.

Относительная влажность воздуха при температуре +40° С - до 98%.

Вибрационные нагрузки для БС-1404НА:

- диапазон частот - до 600 Гц;

- ускорение - 75 м/с².

Ударные нагрузки - 400 м/с².

Предприятие-изготовитель предоставляет гарантию соответствия изделий сельсины БС-1404НА всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
