Сельсин БД-404НП

БД-404НП

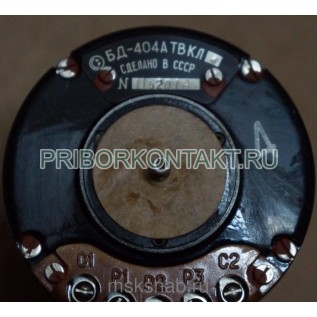

Сельсин бесконтактный БД-404НП

Также это изделие может называться: БД404НП, БД 404НП, БД-404-НП, БД 404 НП, БД404-НП, БД404 НП, БД-чочНП, bd-404np, bd 404np, bd404np.

БД-404НП сельсин бесконтактный предназначен для синхронного и синфазного вращения или поворота двух или нескольких осей, механически не связанных друг с другом.

Сельсины БД-404НП используются в системах автоматики и контроля.

Технические характеристики БД-404НП:

Номинальное напряжение первичной обмотки (обмотки возбуждения) - 110±5,5 В.

Ток возбуждения первичной обмотки - не более 0,4 А.

Номинальная частота - 50±1,5 Гц.

Потребляемая мощность - не более 16,5 Вт.

Сельсин-датчик БД-404НП - индукционная машина системы индукционной связи, в состав которой входят:

- статор с трёхфазной обмоткой (схема включения - треугольник или звезда);

- ротора с однофазной обмоткой.

Два таких устройства электрически соединяются друг с другом одноимёнными выводами - статор со статором и ротор с ротором. На роторы подаётся одинаковое переменное напряжение. При таких условиях вращение ротора одного сельсина вызывает поворот ротора другого сельсина.

Режимы работы сельсинов:

- трансформаторный - сигнал о наличии рассогласования между положениями роторов датчика и приемника подается через усилитель на исполнительный двигатель, который поворачивает ведомую ось и ротор сельсина-приемника, ликвидируя рассогласование;

- индикаторный - ротор сельсина-приемника соединяют непосредственно с ведомой осью, этот режим применяют при малом значении тормозного момента на ведомой оси.

Сельсины БД-404НП имеют две обмотки:

- первичную - обмотку возбуждения;

- вторичную - обмотку синхронизации.

В бесконтактных сельсинах обе обмотки расположены на статоре. Ротор бесконтактного сельсина представляет собой цилиндр из ферромагнитного материала, разделенный немагнитной алюминиевой прослойкой на две магнитно изолированные части - полюсы.

БД-404НП работают по принципу обычной механической передачи, только крутящий момент между валами передаётся не зубьями шестерён, а магнитным потоком без непосредственного контакта.
