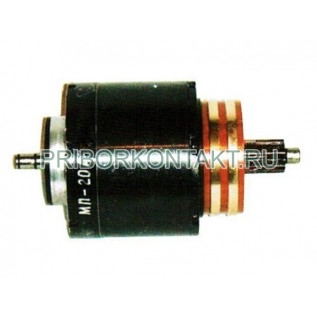

Электромагнитная порошковая муфта МП-20А

Также это изделие может называться: МП 20А, МП20А, МП-2оА, mp-20a, mp 20a, mp20a.

МП-20А муфта электромагнитная порошковая предназначена для встраивания в специальное электромеханическое устройство в виде отдельной сборочной единицы.

Муфты МП-20А используются для работы в аппаратуре специального назначения.

Технические характеристики МП-20А:

Напряжения питания - 20±0,3 В.

Номинальная частота вращения - 1070 об/мин.

Сопротивления обмотки управления - 18,5 Ом.

Максимальный ток управления - 0,5 А.

Максимальное напряжения направления при +20° С - 10±0,3 В.

Максимальный передаваемый момент - 1,18 Н·м.

Минимальная наработка для муфты МП-20А - 2000 ч.

Срок службы - 8 лет.

Габаритные размеры:

- диаметр - 51,5 мм;

- длина - 89 мм.

Масса - не более 0,6 кг.

Электромагнитная муфта представляет собой устройство, состоящее из ведущей и ведомой частей, ферромагнитной смеси, находящейся между ними, и обмотки возбуждения.

Напряжение питания к обмотке управления муфты должно подаваться через специальные скользящие контакты, предусмотренные в аппаратуре, и контактные кольца муфты.

Условия эксплуатации МП-20А:

Температура окружающего воздуха - от -60° С до +70° С.

Относительная влажность при +20° С - до 98%.

Ударные нагрузки - 118 м/с².

Вибрационные нагрузки:

- с ускорением 49 м/с²;

- в диапазоне частот - от 10 Гц до 200 Гц.

Атмосферное давление пониженное - 33 мм рт. ст.
