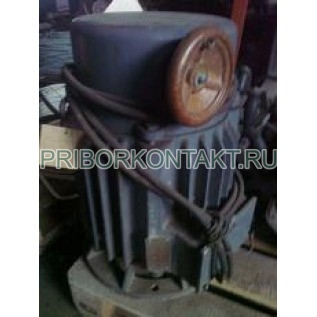

Фазорегулятор ФР-52

Фазорегулятор ФР-52 (ФР52; ФР 52)

Фазорегулятор ФР-52 - устройство, представляющее собой асинхронную трехфазную машину с фазным ротором, заторможенным с помощью поворотного устройства.

Число фаз - 3.

Мощность нагрузки - 2кВт.

Номинальное первичное напряжение 220В/380В.

Номинальное вторичное напряжение - 220В.

Ток нагрузки - 52А.

Частота - 50Гц.

Уровень шума - 80дБ.

Габариты - Ø410×700мм;

Масса - 106кг

Расшифровка условного обозначения ФР-52:

- ФР - фазорегулятор;

- 5 - габарит (условный диаметр пакета);

- 2 - условная высота пакета;

- Ф - привод механизма поворота ротора;

- У - исполнение изделия для умеренного климата;

- 4 - категория размещения изделия по ГОСТ 15150-69.

Устройство и принцип работы ФР-52

Основными конструктивными узлами фазорегулятора ФР-52 являются статор, ротор, подшипниковые щиты, привод. Конструкционные особенности фазорегулятора поданы на Рис.1.

Рис.1. Конструкционные особенности фазорегулятора ФР-52

Фазорегуляторы ФР-52 имеет одну коробку выводов с клеммной колодкой на 18 клемм: 6 клемм - для первичной стороны, 6 клемм - для вторичной стороны и 6 дополнительных клемм, предназначенных для подключения конечных микропереключателей.

Принцип действия фазорегулятора ФР-52 состоит в следующем: намагничивающий ток первичной обмотки создает магнитный поток, который индуктирует в обмотках статора и ротора ЭЛС. Поворачивая ротор относительно статора, плавно изменяем ЭДС ротора, не изменяя ее величины.

Технические характеристики ФР-52

Фазорегулятор ФР-52 рассчитан на работу в следующих условиях:

- температура окружающего воздуха - от +1°С до +35°С;

- относительная влажность воздуха - 65% при +20°С.

Хранение ФР-52

Фазорегуляторы ФР-52 до монтажа должны храниться в транспортной таре или без нее в закрытом помещении с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе.

В окружающей среде не допускается содержание пыли и агрессивных примесей, вызывающих коррозию и порчу изоляции фазорегулятора ФР-52.

Транспортировка ФР-52

Фазорегуляторы ФР-52 следуем перевозить транспортом закрытого типа (в железнодорожных вагонах, судовых трюмах, закрытых автомашинах и т.п.) или в контейнерах.

Фазорегулятор ФР-52 при транспортировании необходимо предохранять от резких толчков и ударов. Поднимать фазорегулятор ФР-52 необходимо за грузовые винты, делать это другими способами не допускается.
