ШД-5Д1 МУ3

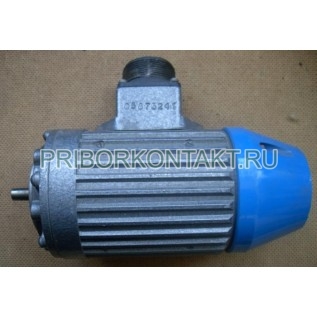

Шаговый двигатель ШД-5Д1 МУ3 (ШД 5Д1 МУ; ШД5Д1 МУ3; ШД5Д1МУ3)
Шаговый двигатель ШД-5Д1 МУ3 - изделие, предназначенное для преобразования электрических импульсов в дискретные угловые перемещения и обладающее высокими эксплуатационными характеристиками, в частности, малым углом шага.
Напряжение питания постоянного тока при резистивной форсировке -
Ток в цепи фазовой обмотки в режиме фиксированной стоянки (при 48В и трёх включенных фазах) -
Единичный шаг - 1,5
Номинальная приемистость - не менее 2000шаг/с.
Максимальная частота:
- при резисторной форсировке - 8000шаг/с;
- при электронной форсировке - 16000шаг/с.
Число фаз - 6.
Режим работы - продолжительный.
Масса - 2,2кг.
Габаритные размеры ШД-5Д1 МУ3 поданы на Рисунке 1.
ШД-5Д1 МУ3 габаритный чертеж изделия

Рисунок 1. ШД-5Д1 МУ3 габаритный чертеж изделия.

 Технические характеристики ШД-5Д1 МУ3

Степень защиты - JP44.
Форма исполнения - JM4091.
Класс изоляции - F
Шаговые электродвигатели ШД-5Д1 МУ3 допускают статическую погрешность отработки шага ±27мин.
Номинальный вращающий момент нагрузки составляет 0,1Н’м. А номинальный момент инерции нагрузки - 4×106 кг/м2.

 Шаговые электродвигатели ШД-5Д1 МУ3 имеют максимальную приемистость при номинальном напряжении питания не менее 2800шаг/с. Максимальный статический момент при моменте инерции нагрузки 2×106 кг/м2 и разной частоте управляющих импульсов, имеют разный вращающий момент, значение которого подано в Таблице 1.
Таблица 1.
Частота управляющих импульсов, Гц
Вращающий момент, Н’м
400
0,35
800
0,4
1000
0,45
1500
0,48
2000
0,5
4000
0,29
6000
0,2
8000 - 16000
0,1
Шаговый двигатель ШД-5Д1 МУ3 предназначен для использования в следующих условиях:
- температура окружающей среды -от -45ºС до +40ºС;
- относительная влажность воздуха при температуре +15ºC - не более 80%.
