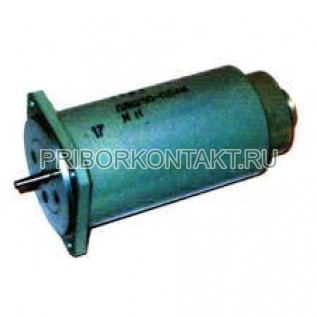

Шаговый двигатель ДВШ 50-0,04-0,5

Электродвигатель ДВШ 50-0,04-0,5 волновой шаговый (ДВШ50-0,04-0,5, ДВШ-50-0,04-0,5, ДВШ500,04-0,5, ДВШ 500,04-0,5, ДВШ-500,04-0,5, ДВШ 500,04 0,5)

Электродвигатель ДВШ 50-0,04-0,5 волновой шаговый предназначен для преобразования управляющих импульсов в угловые перемещения вала. Двигатели не имеют средств подавления радиопомех, такие средства должны при необходимости предусматриваться в аппаратуре.

Режим работы двигателя - продолжительный.

Технические характеристики изделий электродвигатели ДВШ 50-0,04-0,5 волновые шаговые:

Температура окружающей среды - от -60°С до +70°С;

Относительная влажность окружающего воздуха - 98% при 35°С;

Пониженное атмосферное давление до 5мм.рт.ст.;

Повышенное атмосферное давление до 1,5кгс/м²;

Вибрационные нагрузки в диапазоне частот 1Гц-500Гц с ускорением до 200м/с²;

Многократные ударные нагрузки с ускорением до 400м/с² при длительности импульса 2м.с.-10м.с.;

Одиночные удары с ускорением до 1500м/с² при длительности импульса 1м.с.-3м.с.;

Линейные (центробежные) нагрузки ДВШ 50-0,04-0,5 с ускорением до 250м/с²;

Напряжение питания на входе коммутирующего устройства - 12В+1,2В, 12В-0,35В;

Номинальная приемственность при вращающем моменте 0,04Нм и моменте инерции нагрузки 2·10^-2кг·м² - 300шаг/с;

Число положений на оборот - 720;

Потребляемый ток при фиксированной стоянке - 0,15А;

Габаритные размеры ДВШ 50-0,04-0,5:

- длина - 112мм;

- диаметр - 50мм;

Масса - 0,8кг;

Минимальная наработка ДВШ 50-0,04-0,5 - 1000ч. Средний срок службы - 12 лет.
