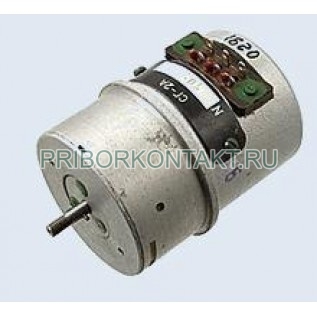

Сельсин-генератор СГ-2А

СГ-2А

Сельсин-генератор СГ-2А

Также это изделие может называться: СГ 2А, СГ2А, СГ-2-А, СГ 2 А, sg-2a, sg 2a, sg2a.

СГ-2А сельсин-генератор предназначен для работы в системах автоматики и контроля для синхронного и синфазного вращения или поворота двух и более осей, механически не связанных друг с другом.

Технические характеристики СГ-2А:

Номинальное напряжение питания - 36 В.

Номинальная частота напряжения питания - 400 Гц.

Ток холостого хода - не более 115 мА.

Асимметрия нулевых точек - не более 23 мин.

Наработка на отказ - 500 ч.

Масса - не более 145 г.

СГ-2А ВБ3.151.131 сельсин представляет собой бесконтактную одноканальную микромашину переменного тока, обладающую свойством самосинхронизации.

Сельсины выполняют функцию преобразования - могут преобразовать информацию о положении в электрический сигнал, при помощи которого можно дистанционно воспроизвести идентичное механическое состояние. Таким образом, сельсины могут преобразовывать механическую величину в электрическую и наоборот.

Сельсины СГ-2А вырабатывают сигнал посредством изменения угла поворота.

Исполнение сельсинов - трехфазное или однофазное.

Трехфазные сельсины обычно применяются при относительно больших мощностях в системах электрического вала.

В системах малой мощности при выполнении индукционной системы синхронной связи применяются однофазные сельсины, выполняемые по типу асинхронной машины с однофазной первичной обмоткой возбуждения и трехфазной вторичной обмоткой синхронизации.

Режимы работы однофазных сельсинов:

- индикаторный - сельсин-датчик принудительно поворачивается на определённый угол, а сельсин-приёмник устанавливается в соответствующее ему положение;

- трансформаторный - сельсин-датчик принудительно поворачивается на определённый угол, а на выходе сельсин-приёмника формируется напряжение, являющееся функцией угла рассогласования между ними.

Предприятие-изготовитель предоставляет гарантию соответствия изделий сельсины-генераторы СГ-2А всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
