ПЛ-072 У3 IM1001 250Вт 220В 3000 об/мин

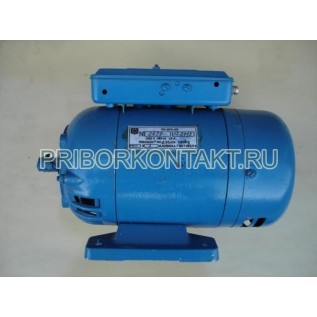

Двигатель ПЛ-072 У3 IM1001 250Вт 220В 3000 об/мин - коллекторный электродвигатель постоянного тока, используемый для привода различных механизмов и аппаратов в продолжительном режиме работы, в том числе для оборудования жизнеобеспечения в железнодорожном транспорте.

Напряжение питания - 220В.

Частота вращения -3000 об/мин.

Номинальная мощность - 250Вт.

Конструктивное исполнение по способу монтажа - IM1001.

Коэффициент продуктивного действия прибора - 61%.

Масса двигателя - 7,85 кг.

- ПЛ - электродвигатель постоянного тока с литым корпусом;

- 07 - габарит;

- 2 - номер длины сердечника якоря;

- У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69;

- IМ1001 -конструктивное исполнение по способу монтажа по ГОСТ 2479-79.

- ПЛ-072 У3 IM1001 250Вт 220В 3000 об/мин изготовляются с изоляцией класса А;

- степень защиты двигателей IР20 по ГОСТ 17494-72;

- конструкция двигателя - по технике безопасности ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75;

- требования пожаробезопасности - по ГОСТ 12.1.004-85.

Габаритные, установочные и присоединительные размеры двигателей: 258х177х136.

Режим работы двигателя ПЛ-072 У3 IM1001 250Вт 220В 3000 об/мин - продолжительный. Направление вращения - в левую сторону.

Допустимое отклонение частоты вращения ± 20% от номинального значения. Допустимое повышение частоты вращения, которые может выдержать двигатель ПЛ-072 У3 IM1001 250Вт 220В 3000 об/мин (без повреждений и остаточных деформаций) - 1,5 номинального значения в течении 2 минут.

Допустимый перегруз по току после установления обычного теплового режима - 1,5 номинального значения в течении 2 минут.

Средний уровень звука приборов ПЛ-072 У3 IM1001 250Вт 220В 3000 об/мин соответствует требованиям 1 класса по ГОСТ 16372-77. Значение среднего уровня вибрации - требованиям 4,5 класса по ГОСТ 16921-83. Значения предельно допустимого уровня превышения температуры для обмоток - 65°С, подшипников - 50°С, корпус - 30°С.

Гарантийная наработка двигателя ПЛ-072 У3 IM1001 250Вт 220В 3000 об/мин - 10000часов. Гарантийный срок службы двигателей для внутреннего потребления - 2 года с момента начала использования.

Электродвигатели ПЛ-072 У3 IM1001 250Вт 220В 3000 об/мин соответствуют группе условий эксплуатации М25 по ГОСТ 17516-72:

- высота над уровнем моря - не более 1000 м;

- температура окружающего воздуха от -50°С до +40°С;

- относительная влажность окружающего воздуха до 95%, при температуре 20°С;

- окружающая среда, оптимальная для работы двигателя - без содержания газов и агрессивных паров, которые разрушают металлы и изоляцию, а также снижают параметры электродвигателя в недопустимых пределах.
