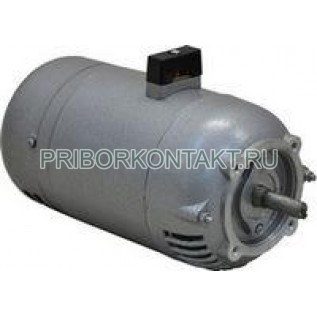

Электродвигатель ПЛ-072 О4 IM3601 140Вт 220В 1500 об/мин

Электродвигатель ПЛ-072 О4 IM3601 140Вт 220В 1500 об/мин

Двигатель ПЛ-072 О4 IM3601 140Вт 220В 1500 об/мин - коллекторный электродвигатель постоянного тока, используемый для привода различных механизмов и аппаратов в продолжительном режиме работы, в том числе для оборудования жизнеобеспечения в железнодорожном транспорте.

Напряжение питания - 220В.

Частота вращения -1500 об/мин.

Номинальная мощность - 140Вт.

Конструктивное исполнение по способу монтажа - IM3601.

Коэффициент продуктивного действия прибора - 63%.

Масса двигателя - 7,85кг.

Расшифровка маркировки ПЛ-072 О4 IM3601 140Вт 220В 1500 об/мин:

- ПЛ - электродвигатель постоянного тока с литым корпусом;

- 07 - габарит;

- 2 - номер длины сердечника якоря;

- О4 - климатическое исполнение и категория размещения по ГОСТ 15543-89;

- IМ3601 -конструктивное исполнение по способу монтажа по ГОСТ 2479-79.

Габаритные, установочные и присоединительные особенности электродвигателя ПЛ-072 О4 IM3601 140Вт 220В 1500 об/мин:

- ПЛ-072 О4 IM3601 140Вт 220В 1500 об/мин изготовляются с изоляцией класса А;

- степень защиты двигателей IР20 по ГОСТ 17494-72;

- конструкция двигателя - по технике безопасности ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75;

- требования пожаробезопасности - по ГОСТ 12.1.004-85.

Технические характеристики ПЛ-072 О4 IM3601 140Вт 220В 1500 об/мин:

Режим работы двигателя ПЛ-072 О4 IM3601 140Вт 220В 1500 об/мин - продолжительный. Направление вращения - в левую сторону.

Допустимое отклонение частоты вращения ± 20% от номинального значения. Допустимое повышение частоты вращения, которые может выдержать двигатель ПЛ-072 О4 IM3601 140Вт 220В 1500 об/мин (без повреждений и остаточных деформаций) - 1,5 номинального значения в течении 2 минут.

Допустимый перегруз по току после установления обычного теплового режима - 1,5 номинального значения в течении 2 минут.

Средний уровень звука приборов ПЛ-072 О4 IM3601 140Вт 220В 1500 об/мин соответствует требованиям 1 класса по ГОСТ 16372-77. Значение среднего уровня вибрации - требованиям 4,5 класса по ГОСТ 16921-83. Значения предельно допустимого уровня превышения температуры для обмоток - 65°С, подшипников- 50°С, корпус - 30°С.

Гарантийная наработка двигателя ПЛ-072 О4 IM3601 140Вт 220В 1500 об/мин - 10000 часов. Гарантийный срок службы двигателей для внутреннего потребления - 2 года с момента начала использования.
