Электродвигатель ПБМГ-200-265

ПБМГ-200-265

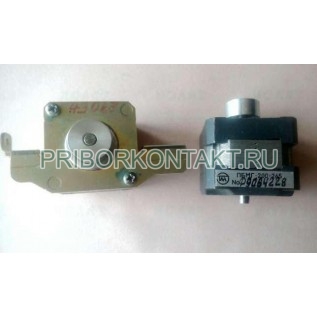

Шаговый электродвигатель ПБМГ-200-265

Также это устройство может называться: ПБМГ 200 265, ПБМГ200265, pbmg-200-265, pbmg 200 265, pbmg200265.

ПБМГ-200-265 электродвигатель шаговый предназначен для работы в качестве исполнительного элемента, в различных механизмах вычислительной техники и системах автоматического управления.

Электродвигатели ПБМГ-200-265 имеют следущии модификации: ПБМГ-200-265-1, ПБМГ-200-265-2, ПБМГ-200-265-3, ПБМГ-200-265-4.

Технические характеристики ПБМГ-200-265:

Угол поворота за один шаг - 1,8º.

Количество шагов на полный оборот вала - 200.

Тип двигателя - шаговый, униполярный.

Количество выводов - 6.

Количество обмоток - 2 со средней точкой.

Напряжение питания - 12 В.

Сопротивление обмоток - 70 Ом.

Потребляемый ток - 0,17 А.

Обозначение выводов двигателя ПБМГ-200-265:

- черный - общий;

- белый - общий;

- красный - 1;

- желтый - 2;

- зеленый - 3;

- синий - 4.
