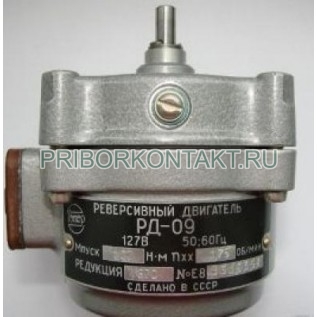

Электродвигатель реверсивный РД-09-П2А 8,7 об/мин; 1/137

РД-09-П2А 8,7 об/мин; 1/137

Реверсивный электродвигатель РД-09-П2А 8,7 об/мин; 1/137

Также этот сельсин может называться: РД 09 П2А 8,7 об/мин; 1/137, РД09П2А 8,7 об/мин; 1/137, rd-09-p2a 8,7 rev/min; 1/137, rd 09 p2a 8,7 rev/min; 1/137, rd09p2a 8,7 rev/min; 1/137.

РД-09-П2А 8,7 об/мин; 1/137 электродвигатель реверсивный представляет собой управляемый асинхронный двигатель с короткозамкнутым ротором и предназначен для работы в качестве исполнительных двигателей в следующих системах автоматических потенциометров и уравновешенных мостов.

Электродвигатели РД-09-П2А 8,7 об/мин; 1/137 используются в следящих системах автоматических приборов, игровых автоматов, электрогрилей, дозаторов подачи жидкостей, сыпучих материалов.

Технические характеристики РД-09-П2А 8,7 об/мин; 1/137:

Номинальное напряжение питания:

- обмотки возбуждения - 127 В; 220 В;

- обмотки управления - 10 В.

Частота питающего напряжения - 50 Гц.

Частота вращения - 8,7 об/мин.

Передаточное отношение - 1/137.

Ток, потребляемый на холостом ходу РД-09-П2А 8,7 об/мин; 1/137:

- обмоткой возбуждения - 0,11 А; 0,127 А;

- обмотки управления - 0,7 А.

Мощность - 10 Вт.

Номинальная полезная мощность на валу ротора - 1 Вт.

Пусковой момент на выходном валу редуктора (в зависимости от редукции) - 1,27 Н·м.

Ток, потребляемый обмоткой управления на холостом ходу РД-09-П2А 8,7 об/мин; 1/137 - не более 0,7 А.

Напряжение трогания на обмотке управления - не более 0,8 В.

Направление вращения (вид со стороны выходного вала) - против часовой стрелки.

Режим работы - продолжительный.

РД-09-П2А 8,7 об/мин; 1/137 - модификация для работы с полупроводниковыми усилителями и по расположению осей редуктора относительно клеммовых панелей.

Габаритные размеры - 96×103×101 мм.

Масса - не более 0,95 кг.

Условия эксплуатации:

Температура окружающего воздуха - от +5° С до +60° С.

Атмосферное давление - от 6,66 кПа до 106,66 кПа (от 885 мм рт.ст. до 1425 мм рт.ст.).

Относительная влажность окружающего воздуха при температуре +25° С - от 30% до 80%.

Климатическое исполнение - умеренный и холодный климат (УХЛ 4).

Электродвигатель РД-09-П2А 8,7 об/мин; 1/137 встроен в механический редуктор и крепится на объекте посредством четырех винтов за корпус редуктора. Винт с отверстиями устанавливается в верхнее отверстие для заливки масла в редуктор, а остальные отверстия заглушаются обычными винтами.
