Электродвигатели малой мощности коллекторные переменного тока ДК112

Также этот устройство может называться: ДК 112, ДК-112.

ДК112 электродвигатель малой мощности коллекторный переменного тока - предназначен для привода различного промышленного оборудования и общепромышленных механизмов.

Условные обозначения ДК112:

ДК - двигатель коллекторный переменного тока.

112 - диаметр корпуса.

80 (90; 100; 110; 120; 150; 160; 180; 250; 370) - номинальная мощность.

2,2 (3, 5) - номинальная частота вращения (коэффициент).

110, 220 - номинальное напряжение.

УХЛ - климатическое исполнение по ГОСТ 15150;

4 - категория размещения по ГОСТ 15150.

Пример: электродвигатель ДК112-100-3-220.

Это значит: электродвигатель переменного тока (ДК), диаметр корпуса -112 (112), номинальная мощность - 100 Вт (100), номинальная частота вращения - 3000 об/мин (3), номинальное напряжение - 220 В (220).

Технические характеристики ДК112:

Полезная мощность - от 80 Вт до 120 Вт.

Напряжение - 110 В, 220 В.

Номинальная частота вращения - 2200 об/мин; 3000 об/мин; 5000 об/мин.

Расхождение между фактическими частотами вращения двигателя - не более 10% от ном. частоты вращения.

Частота - 50 Гц.

Сила тока - от 1,22 А до 4,5 А.

Допускаемые отклонения параметров (по ГОСТ 16264.0, ГОСТ 16264.3):

- сила постоянного тока - +15%;

- сила переменного тока - +25%.

Возбуждение устройств электродвигатели - последовательное.

Способ охлаждения:

- повторно-продолжительный (с вентилятором);

- повторно-кратковременный (без вентилятора).

Время работы при неизменной номинальной нагрузке - 20 с.

Время паузы изделий электродвигатели ДК112 - не менее 10 с.

Число включений в час - не более 120.

Наличие одного или двух выходных концов вала.

Основное расположение выходного конца вала - со стороны, противоположной коллектору.

Основное направление вращения электродвигателей - правое (со стороны, противоположной коллектору).

Положение для работы - горизонтальное.

Наличие одного или двух выходных концов вала.

Наличие системы охлаждения - 1САО141 по ГОСТ 20459.

Режим работы электродвигателей - S1, S4.

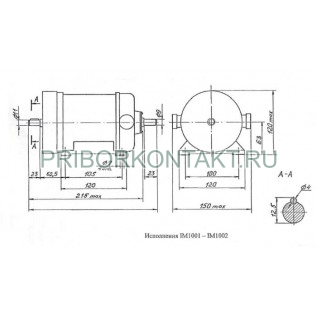

Конструктивное исполнение по способу монтажа - IM 1001, IM 1002, IM 3601, IM 3602.

Установленная безотказная наработка - не менее 1500 час.

Масса - не более 4,4 кг.

Условия эксплуатации ДК112:

Температура окружающего воздуха для УХЛ - от 1° С до 35° С.

Относительная влажность окружающего воздуха для УХЛ, при 20° С - не более 65%.

Высота над уровнем моря - не более 1000 м.

Класс нагревостойкости изоляции по ГОСТ 8865 - В.

Степень защиты по ГОСТ 14254 - IP10.

Степень искрения электродвигателя при нормальной нагрузке по ГОСТ 183 - 11/2.

Способ защиты от поражения электрическим током - класс 1 ГОСТ 12.2.007.0.

Необходимость заземления корпуса перед включением в сеть.

Направления вращения (со стороны противоположной коллектору) - реверсивное.

Смазка для подшипников по ГОСТ 6267 - циатим-221.

Номинальная мощность - до 180 Вт.

Средний срок службы - не менее 1700 час.

Возможные типы двигателей:
