Двигатель постоянного тока малой мощности ДПР-72-Н1-06

ДПР-72-Н1-06

Двигатель постоянного тока малой мощности ДПР-72-Н1-06

Также этот двигатель может называться: ДПР72Н106, ДПР 72 Н1 06, ДПР72-Н1-06, ДПР 72-Н1-06, ДПР72Н1-06, ДПР 72 Н1-06.

ДПР-72-Н1-06 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов, с полым бескаркасным якорем - предназначен для работы также при питании от широтно-импульсного модулятора.

Двигатели ДПР-72-Н1-06 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

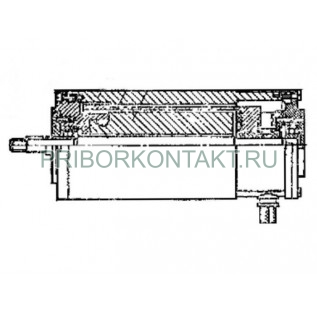

Конструктивное исполнение ДПР-72-Н1-06:

Н1 - с одним выходным концом вала (с трибкой на валу).

Крепление двигателей - за корпус (магнит) с помощью немагнитных металлических деталей.

Постоянная времени - от 15 мс до 20 мс.

Технические характеристики ДПР-72-Н1-06:

Напряжение питания - 12 В.

Вращающий момент - 40 мН·м.

Пусковой момент - 320 мН·м.

Номинальный ток - 3 А.

Сила тока - 0,38 А.

Пусковой ток двигателя ДПР-72-Н1-06 - 24 А.

Частота вращения - 6000 об/мин.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Исполнение без стабилизатора.

Режим работы двигателя - продолжительный.

Гарантийная наработка - 500 ч.

Предприятие-изготовитель предоставляет гарантию двигателя ДПР-72-Н1-06 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
