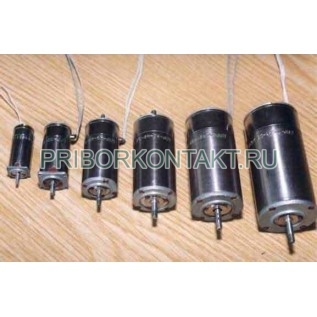

Двигатель постоянного тока малой мощности ДПР-72-Ф1-03М3

Также это изделие может называться: ДПР72Ф103М3, ДПР 72 Ф1 03М3, ДПР72-Ф1-03М3, ДПР 72-Ф1-03М3, ДПР72Ф1-03М3, ДПР 72 Ф1-03М3, ДПР72-Ф103М3, ДПР-72-Ф1-0ЗМ3.

ДПР-72-Ф1-03М3 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов, с полым бескаркасным якорем - предназначен для работы также при питании от широтно-импульсного модулятора.

Двигатели ДПР-72-Ф1-03М3 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

Конструктивное исполнение:

Ф1 - фланцевое с одним выходным концом вала.

Крепление - за фланец.

Постоянная времени - 0,025 мс.

Технические характеристики ДПР-72-Ф1-03М3:

Напряжение питания - 27 В.

Мощность - 16 Вт.

Номинальный вращающий момент - 51 мН·м.

Пусковой момент - 220 мН·м.

Потребляемый ток - не более 1,3 А.

Частота вращения - 3000 об/мин.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Исполнение ДПР-72-Ф1-03М3 - без стабилизатора.

Режим работы - продолжительный.

Габаритный размер - 40×85×4,5×14,5.

Масса - не более 0,75 кг.

Предприятие-изготовитель предоставляет гарантию двигателя ДПР-72-Ф1-03М3 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
