Двигатель постоянного тока малой мощности ДПР-42-Н6-03

Также этот двигатель может называться: ДПР42Н603, ДПР 42 Н6 03, ДПР42-Н6-03, ДПР 42-Н6-03, ДПР42Н6-03, ДПР 42 Н6-03.

ДПР-42-Н6-03 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов, с полым бескаркасным якорем - предназначен для работы также при питании от широтно-импульсного модулятора.

Двигатели ДПР-42-Н6-03 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

Технические характеристики ДПР-42-Н6-03:

Диапазон частот - от 1 Гц до 5000 Гц.

Полезная мощность - 1,5 Вт.

Вращающий момент - 4,9 мН·м.

Пусковой момент - 13,72 мН·м.

Ток - 0,25 А.

Напряжение - 27 В.

Частота вращения - 30 000 об/мин.

КПД - 22%.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Крепление двигателей - за корпус с помощью охватывающих его металлических деталей.

Постоянная времени - от 15 мс до 20 мс.

Регулятор скорости - РС-5-10.

Не допускается включение PC на обратную полярность.

Выполнен в виде отдельного блока.

Режим работы двигателя - продолжительный.

Гарантийная наработка - 2000 ч.

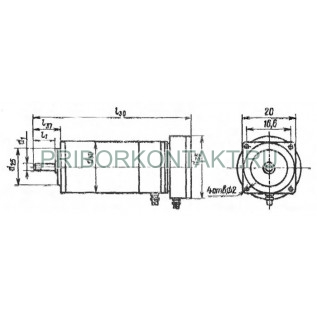

Габаритные размеры:

- двигателя - 25×70,5×20 мм;

- регулятора - 27×39×71 мм.

Масса:

- двигателя - 0,18 кг;

- регулятора - 0,1 кг.

Условия эксплуатации ДПР-42-Н6-03:

Температура окружающей среды - от -50° С до +50º С.

Ускорение - 120 м/с².

Ударные нагрузки - 400 м/с².

Относительная влажность воздуха при температуре 35º С - 98%.

Предприятие-изготовитель предоставляет гарантию двигателя ДПР-42-Н6-03 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
