Двигатель постоянного тока малой мощности ДПР-42-Н1-03Б

ДПР-42-Н1-03Б

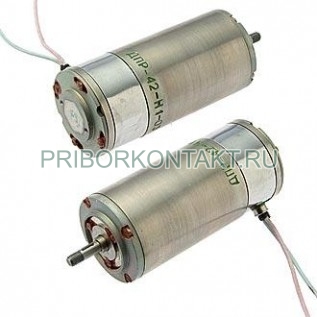

Коллекторный электродвигатель постоянного тока ДПР-42-Н1-03Б

Также этот сельсин может называться: ДПР 42 Н1 03Б, ДПР42Н103Б, ДПР42 Н1 03Б, ДПРч2Н1озБ, dpr-42-n1-03b, dpr 42 n1 03b, dpr42n103b.

ДПР-42-Н1-03Б электродвигатель постоянного тока коллекторный с полым якорем предназначен для применения в качестве силового двигателя и привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники.

Структура условного обозначения:

- ДПР - электродвигатель с полым ротором;

- 42 - номер габарита;

- Н1 - с креплением за наружную поверхность корпуса и одним выходным концом вала;

- 03Б - исполнение по номинальным данным.

Технические характеристики ДПР-42-Н1-03Б:

Напряжение питания - 27 В.

Номинальная мощность - 2,3 Вт.

Номинальная частота вращения - 4500 об/мин.

Номинальный вращающий момент ДПР-42-Н1-03Б - 4,9 мН·м.

Пусковой момент при номинальном напряжении питания - 12,8 мН·м.

Потребляемый ток в номинальном режиме - не более 0,19 А.

Электромеханическая постоянная времени - не более 20 мс.

Минимальный срок службы и сохраняемости - 15 лет.

Гарантийная наработка - 2500 ч.

Габаритные размеры электродвигателя ДПР-42-Н1-03Б:

- диаметр - 25 мм;

- длина - 54,2 мм.

Масса - не более 150 г.

Условия эксплуатации ДПР-42-Н1-03Б:

Механические воздействия: синусоидальная вибрация, механический удар многократного действия, механический удар одиночного действия, акустический шум, линейное ускорение.

Климатические воздействия: повышенная температура среды, пониженная температура среды, изменение температуры среды, повышенная влажность воздуха, атмосферное пониженное давление, атмосферное повышенное давление, атмосферные конденсированные осадки (иней), спецвоздействия.

Предприятие-изготовитель предоставляет гарантию соответствия изделий электродвигатели ДПР-42-Н1-03Б всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
