ДПР-42-Ф9-21

ДПР-42-Ф9-21

Двигатель постоянного тока малой мощности ДПР-42-Ф9-21

Также этот двигатель может называться: ДПР42Ф921, ДПР 42 Ф9 21, ДПР42-Ф9-21, ДПР 42-Ф9-21, ДПР42Ф9-21, ДПР 42 Ф9-21.

ДПР-42-Ф9-21 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов, с полым бескаркасным якорем - предназначен для работы также при питании от широтно-импульсного модулятора.

Двигатели ДПР-42-Ф9-21 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

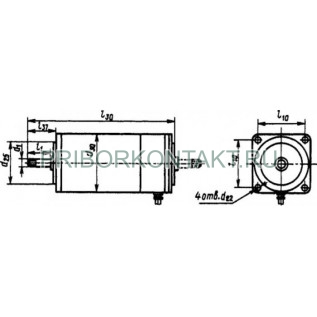

Конструктивное исполнение ДПР-42-Ф9-21:

Ф9 - фланцевое с двумя выходными концами вала.

Крепление двигателей - за фланец.

Постоянная времени - от 15 мс до 20 мс.

Технические характеристики ДПР-42-Ф9-21:

Диапазон частот - от 1 Гц до 5000 Гц.

Полезная мощность - 2,5 Вт.

Вращающий момент - 3,92 мН·м.

Пусковой момент двигателей - 24,5 мН·м.

Ток - 0,34 А.

Пусковой ток - 4 А.

КПД - 37%.

Напряжение - 20 В.

Частота вращения - 6000 об/мин.

Форма импульса - прямоугольная.

Частота следования импульсов - не менее 500 Гц.

Скважность импульсов - не менее 0,2.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Режим работы двигателя - продолжительный.

Гарантийная наработка - 300 ч.

Габаритные размеры - 25×69×21 мм.

Масса - 0,17 кг.

Условия эксплуатации ДПР-42-Ф9-21:

Температура окружающей среды - от -60º С до +70º С.

Ускорение - 200 м/с².

Ударные нагрузки - 350 м/с².

Относительная влажность воздуха при температуре 35º С - 98%.

Возможно питание от широтно-импульсного модулятора.

Предприятие-изготовитель предоставляет гарантию двигателя ДПР-42-Ф9-21 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
