Двигатели постоянного тока малой мощности ДПР-32-Н6-02

Также этот двигатель может называться: ДПР32Н602, ДПР 32 Н6 02, ДПР32-Н6-02, ДПР 32-Н6-02, ДПР32Н6-02, ДПР 32 Н6-02.

ДПР-32-Н6-02 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов, с полым бескаркасным якорем - предназначен для работы также при питании от широтно-импульсного модулятора.

Используются вместе с регуляторами скорости - РС-3-03М, РС-3-12, РС-0,08.

Двигатели ДПР-32-Н6-02 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

Технические характеристики ДПР-32-Н6-02:

Диапазон частот - от 1 Гц до 2500 Гц.

Полезная мощность:

- РС-3-03М - 1,1 Вт;

- РС-3-12, РС-0,08 - 1,2 Вт.

Вращающий момент:

- РС-3-03М - 1,67 мН·м;

- РС-3-12, РС-0,08 - 1,96 мН·м.

Пусковой момент - 5,88 мН·м.

Ток:

- РС-3-03М - 0,22 А;

- РС-3-12 - 0,3 А ;

- РС-0,08 - 0,25 А.

Напряжение - 27 В.

Частота вращения - 6000 об/мин.

КПД:

- РС-3-03М, РС-0,08 - 18%;

- РС-3-12 - 15%.

Форма импульса - прямоугольная.

Частота следования импульсов - не менее 500 Гц.

Скважность импульсов - не менее 0,2.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Крепление двигателей - за корпус с помощью охватывающих его металлических деталей.

Постоянная времени - от 15 мс до 20 мс.

Регуляторы частоты вращения подразделяются на:

- статические (РС-3);

- астатические (РС-0).

Форма - синусоидальная, прямоугольная.

Напряжение внешней синхронизации - 40±3 В;

Частота - 1000±0,25 Гц.

Не допускается включение PC на обратную полярность.

Выполнен в виде отдельного блока.

Режим работы двигателя - продолжительный.

Гарантийная наработка:

- РС-3-03М - 150 ч;

- РС-3-12, РС-0,08 - 1000 ч.

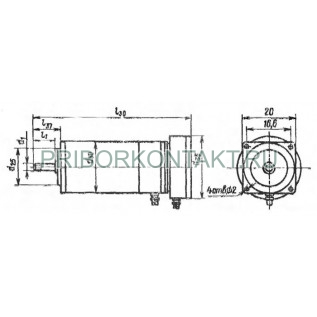

Габаритные размеры:

- двигателя - 25×70,5×20 мм;

- РС-3-03М - 57×69×99 мм;

- РС-3-12 - 36×47×72 мм;

- РС-0,08 - 32×49×78 мм.

Масса:

- двигателя - 0,11 кг;

- РС-3-03М - 0,34 кг;

- РС-3-12 - 0,2 кг;

- РС-0,08 - 0,19 кг.

Условия эксплуатации ДПР-32-Н6-02:

Температура окружающей среды:

- РС-3-03М - от -10º С до +40º С;

- РС-3-12, РС-0,08 - от -50º С до +50º С.

Ускорение - 150 м/с².

Ударные нагрузки - 400 м/с².

Относительная влажность воздуха при температуре 35º С - 98%.

Возможно питание от широтно-импульсного модулятора.

Предприятие-изготовитель предоставляет гарантию двигателя ДПР-32-Н6-02 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
