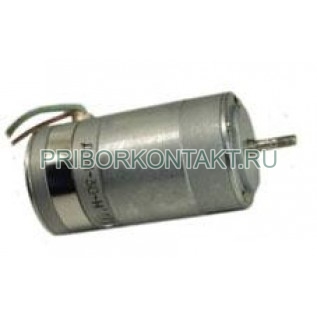

Электродвигатель ДПМ-30-Н1-04

ДПМ-30-Н1-04

Двигатели постоянного тока малой мощности ДПМ-30-Н1-04

Также этот двигатель может называться: ДПМ30Н104, ДПМ 30 Н1 04, ДПМ30-Н1-04, ДПМ 30-Н1-04, ДПМ30Н1-04, ДПМ 30 Н1-04, ДПМ-З0-Н1-04, ДПМ-3О-Н1-О4

ДПМ-30-Н1-04 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов с пазовым якорем.

Двигатели ДПМ-30-Н1-04 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

Конструктивное исполнение ДПМ-30-Н1-04:

Н1 - один выходной конец вала.

Крепление - за корпус (магнит) с помощью немагнитных металлических деталей.

Вращение - в обоих направлениях.

Изменение направления без предварительной остановки двигателя - не допускается.

Постоянная времени - от 30 мс до 100 мс.

Технические характеристики ДПМ-30-Н1-04:

Диапазон частот - от 1 Гц до 3000 Гц.

Напряжение питания - 26±3 В.

Полезная мощность - 5,65 Вт.

Частота вращения - 5500 об/мин.

Стабильность частоты вращения с применением специальных устройств - более 0,5%.

Вращающий момент - 9,8 мН·м (100 гс·см).

Начальный пусковой момент - 24,6 мН·м 9 (250 гс·см).

Ток - 0,7 А.

Пусковой ток - 3 А.

Номинальная мощность - 5,65 Вт.

КПД - 31%.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Режим работы - продолжительный.

Гарантийная наработка - 300 ч.

Габаритные размеры - 30×12×57 мм.

Масса - 0,22 кг.

Условия эксплуатации ДПМ-30-Н1-04:

Температура окружающей среды - от -60° С до 70º С

Ускорение - 150 м/с².

Ударные нагрузки - 350 м/с².

Относительная влажность воздуха при температуре 35º С - 98%.

Предприятие-изготовитель предоставляет гарантию соответствия двигателя ДПМ-30-Н1-04 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
