Электродвигатель ДПМ-25-Н6-02

ДПМ-25-Н6-02

Двигатели постоянного тока малой мощности ДПМ-25-Н6-02

Также этот двигатель может называться: ДПМ25Н602, ДПМ 25 Н6 02, ДПМ25-Н6-02, ДПМ 25-Н6-02, ДПМ25Н6-02, ДПМ 25 Н6-02.

ДПМ-25-Н6-02 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов с пазовым якорем.

Двигатели ДПМ-25-Н6-02 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

Конструктивное исполнение ДПМ-25-Н6-02:

Н6 - с одним выходным концом вала, таходатчиком, являющимся измерительным органом в системе стабилизации частоты вращения и электронным регулятором частоты вращения (скорости - PC), выполненным в виде отдельного блока.

Крепление - за корпус (магнит) с помощью немагнитных металлических деталей.

Регулятор скорости - статические - РС-3-04А, РС-3-04, РС-3-05 (Таблица 1).

Постоянная времени - от 30 мс до 100 мс.

Технические характеристики ДПМ-25-Н6-02:

Диапазон частот - от 1 Гц до 2500 Гц.

Полезная мощность - 3,1 Вт.

Вращающий момент - 4,9 мН·м.

Таблица 1

Частота вращения - 6000 об/мин.

Стабильность частоты вращения с применением специальных устройств - более 0,5%.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Не допускается включение PC на обратную полярность.

Режим работы - продолжительный.

Гарантийная наработка - 150 ч.

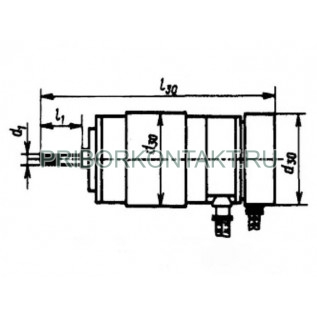

Габаритные размеры:

- двигатель - 25×71×9 мм;

- РС-3-04А - 37×69×104 мм;

- РС-3-04; РС-3-05 - 35×69×104 мм.

Масса:

- регулятор - 0,15 кг;

- двигатель с РС-3-04А - 0,35 кг;

- двигатель с РС-3-04; РС-3-05 - 0,32 кг.

Условия эксплуатации ДПМ-25-Н6-02:

Температура окружающей среды - от -50° С (-40° С - для РС-3-04А) до 50º С.

Ускорение - 300 м/с² (150 м/с² - для РС-3-04А).

Ударные нагрузки - 400 м/с² (для РС-3-04А).

Относительная влажность воздуха:

- РС-3-04А при температуре 25º С - 98%;

- РС-3-04, РС-3-05 при температуре 40º С - 98%.
