Двигатели постоянного тока малой мощности ДПМ-25-Н1Т-01

Также этот двигатель может называться: ДПМ25Н1Т01, ДПМ 25 Н1Т 01, ДПМ25-Н1Т-01, ДПМ 25-Н1Т-01, ДПМ25Н1Т-01, ДПМ 25 Н1Т-01.

ДПМ-25-Н1Т-01 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов с пазовым якорем.

Двигатели ДПМ-25-Н1Т-01 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

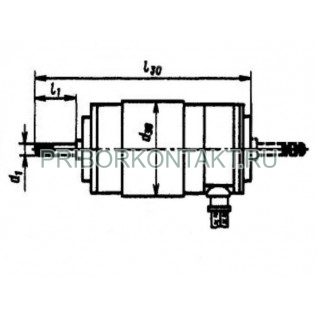

Конструктивное исполнение ДПМ-25-Н1Т-01:

Н1Т - один выходной конец вала, с трибкой на валу.

Крепление - за корпус (магнит) с помощью немагнитных металлических деталей.

Вращение - в обоих направлениях.

Изменение направления без предварительной остановки двигателя - не допускается.

Постоянная времени - от 30 мс до 100 мс.

Технические характеристики ДПМ-25-Н1Т-01:

Диапазон частот - от 1 Гц до 3000 Гц.

Напряжение питания - 27 В.

Полезная мощность - 1,85 Вт.

Частота вращения - 9000 об/мин.

Вращающий момент - 1,96 мН·м.

Начальный пусковой момент - 11,8 мН·м.

Ток - 0,38 А.

Потребляемый ток - 2,3 А.

КПД - 18%.

Режим работы - продолжительный.

Гарантийная наработка - 100 ч.

Масса - 0,12 кг.

Условия эксплуатации ДПМ-25-Н1Т-01:

Температура окружающей среды - от -60° С до 90° С

Ускорение - 150 м/с².

Ударные нагрузки - 350 м/с².

Относительная влажность воздуха - 98%.

Предприятие-изготовитель предоставляет гарантию соответствия двигателя ДПМ-25-Н1Т-01 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
