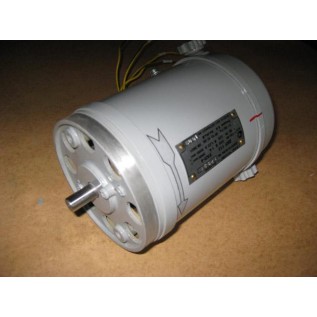

Электродвигатели малой мощности коллекторные ДП112

Также этот изделие может называться: ДП 112, ДП-112.

ДП112 электродвигатели малой мощности коллекторные - предназначены для привода различного промышленного оборудования и общепромышленных механизмов.

Условные обозначения ДП112:

ДП - постоянного тока.

112 - диаметр корпуса.

90 (100; 120; 140; 160; 180) - номинальная мощность.

1,5 (2; 2,2; 3; 3,5) - номинальная частота вращения (коэффициент).

24 (50; 110; 220) - номинальное напряжение.

УХЛ - климатическое исполнение по ГОСТ 15150;

4 - категория размещения по ГОСТ 15150.

Пример: электродвигатель ДП112-140-3,5-220.

Это значит: электродвигатель постоянного тока (ДП), диаметр корпуса -112 (112), номинальная мощность - 140 Вт (140), номинальная частота вращения - 3500 об/мин (3,5), номинальное напряжение - 220 В (220).

Возможные типы двигателей:

Технические характеристики ДП112:

Полезная мощность - от 100 Вт до 180 Вт.

Напряжение - от 24 В до 220 В.

Частота - 50 Гц.

Ток - от 0,9 А до 8,5 А.

Род тока - постоянный.

Номинальная частота вращения - от 1500 об/мин до 3500 об/мин.

Расхождение между фактическими частотами вращения двигателя - не более 10% от ном. частоты вращения.

КПД - 0,54.

Возбуждение электродвигателей - последовательное.

Способ охлаждения - повторно-продолжительный (с вентилятором).

Наличие одного или двух выходных концов вала.

Основное расположение выходного конца вала - со стороны, противоположной коллектору.

Основное направление вращения электродвигателей - правое (со стороны, противоположной коллектору).

Положение для работы - горизонтальное.

Режим работы приборов электродвигатели ДП112 - S1.

Конструктивное исполнение по способу монтажа - IM 1001, IM 1002, IM 2181, IM 3001, IM 3002, IM 3031, IM 3081.

Установленная безотказная наработка - не менее 1500 ч.

Габарит по ГОСТ 13267 - 63.

Масса - не более 4,4 кг.

Условия эксплуатации ДП112:

Температура окружающего воздуха - от 1° С до 35° С.

Относительная влажность окружающего воздуха, при 20° С - не более 65%.

Высота над уровнем моря - не более 1000 м.

Класс нагревостойкости изоляции по ГОСТ 8865 - В.

Степень защиты по ГОСТ 14254 - IP10.

Степень искрения электродвигателя при нормальной нагрузке по ГОСТ 183 - 11/2.

Направления вращения (со стороны противоположной коллектору) - реверсивное.

Смазка для подшипников по ГОСТ 6267 - циатим-221.

Номинальная мощность - до 180 Вт.

Допускаемые отклонения параметров (по ГОСТ 16264.0, ГОСТ 16264.3):

- сила постоянного тока - +15%;

- сила переменного тока - +25%.

Средний срок службы - не менее 1700 ч.

Предприятие-изготовитель предоставляет гарантию соответствия ДП112 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
