ДАО-131-120-3,0

ДАО-131-120-3,0

Электродвигатели однофазные асинхронные ДАО-131-120-3,0

Также это устройство может называться: ДАО1311203,0, ДАО 131 120 3,0, ДАО13112030, dao-131-120-3,0, dao1311203,0, dao 131 120 3,0.

ДАО-131-120-3,0 электродвигатель однофазный асинхронный предназначен для:

- привода холодильных компрессоров типа ХШВ-8;

- привода герметичных холодильных компрессоров типа ХКВ.

Возможный вариант исполнения ДАО-131-120-3,0 - без конденсатора; с конденсатором (параметры отличия представлены в Таблице 1).

Структура условного обозначения:

ДАО - двигатель асинхронный однофазный.

131 - диаметр пакета статора, в мм.

120 - мощность на валу, в Вт.

3 - синхронная частота вращения, тыс. мин^-1.

О4 - климатическое исполнение и категория размещения.

Технические характеристики ДАО-131-120-3,0:

Номинальное напряжение - 220 В.

Номинальная мощность - 120 Вт.

Номинальная частота вращения - 2900 мин^-1.

Номинальная частота питающей сети - 50 Гц; 60 Гц.

Номинальный потребляемый ток - 1,1 А.

Вращающий момент ДАО-131-120-3,0:

- максимальный - 1140 мН·м;

- начальный пусковой - 750 мН·м.

Начальный пусковой ток - 10 А.

Кратность начального пускового тока к номинальному - 9.

Таблица 1

Номинальный режим работы - продолжительный (S1).

Направление вращения (со стороны выводных концов статора) - левое.

Безотказная наработка ДАО-131-120-3,0 - не менее 35 000 ч.

Средний срок службы - 15 лет.

Класс нагревостойкости изоляции - Е.

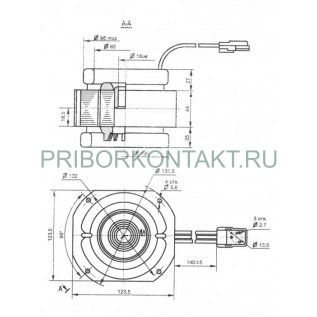

Габаритный размер - 123,5×123,5×96 мм.

Масса двигателя - 3,9 кг.

Электродвигатели ДАО-131-120-3,0 состоят из статора и ротора, без подшипниковых щитов и вала, собранных вместе с компрессором в одном герметичном корпусе. Статор - неявнополюсный с распределенной двухфазной обмоткой и пусковой обмоткой повышенного сопротивления. Ротор - короткозамкнутый.
