Электродвигатель КД-120-4/56 РТКА

КД-120-4/56 РТКА

Электродвигатель асинхронный КД-120-4/56 РТКА

Также это устройство может называться: КД1204/56РТКА, КД 120 4/56 РТКА, КД-120-4-56 РТКА, kd-120-4/56 rtka, kd1204/56rtka, kd 120 4/56 rtka.

КД-120-4/56 РТКА электродвигатель асинхронный трехфазный с распределенной обмоткой статора предназначен для привода бытовых машин и приборов, в том числе в сварочных агрегатах.

Сфера применения: в промышленном оборудовании.

Условное обозначение КД-120-4/56 РТКА:

КД - конденсаторный двигатель.

120 - номинальная мощность на валу.

4 - число полюсов.

56 - высота оси вращения в мм.

Р - с распределенной обмоткой статора.

Т - трехфазная обмотка статора.

К - исполнение двигателя с подшипниками качения.

А - шпонка на выступающем конце вала.

У3 - климатическое исполнение У и категория размещения 3.

М - форма исполнения IМ3681.

Технические характеристики КД-120-4/56 РТКА:

Номинальное напряжение - 380 В.

Номинальная частота вращения - 1350 мин^-1.

КПД - 48%.

Номинальная мощность - 120 Вт.

Номинальный ток двигателя КД-120-4/56 РТКА - 0,48 А.

Кратность начального пускового тока к номинальному - 2,7.

Отношение начального пускового момента к номинальному - 1,8.

Отношение максимального вращающего момента к номинальному - 2.

Кратность минимального вращающего момента к номинальному - 0,45.

Средний уровень звука КД-120-4/56 РТКА - не более 53 дБ.

Среднеквадратичное значение виброскорости - 2,8 мм/с.

Номинальное напряжение питания - 380 В.

Частота - 50 Гц.

Номинальный режим работы - повторно-кратковременный (S3).

В щите предусмотрены резьбовые отверстия для фланцевого крепления.

Рабочее положение двигателя в пространстве - горизонтальное.

Средняя наработка на отказ - 4000 ч.

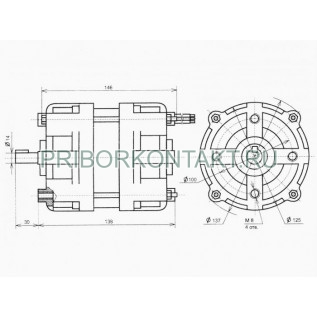

Габаритные размеры:

- длина - 168 мм;

- диаметр - 137 мм.

Масса - 3,8 кг.

Условия эксплуатации КД-120-4/56 РТКА:

Температура окружающей среды - от 1° С до 35° С.

Относительная влажность воздуха при температуре 25° С - до 80%.

Высота над уровнем моря - не более 1000 м.

Окружающая среда:

- невзрывоопасная;

- не содержащая пыли, агрессивных газов и паров в концентрациях, вредно действующих на изоляцию двигателя.

Режим работы устройств электродвигатели КД-120-4/56 РТКА - S1.

Степень защиты - 1P10.

Группа механического исполнения - М12.

Двигатель КД-120-4/56 РТКА состоит из:

- статора с уложенной трехфазной обмоткой;

- ротора с короткозамкнутой обмоткой;

- двух щитов.
