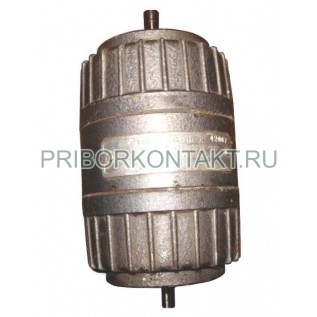

Асинхронный трехфазный электродвигатель АВ-042-2М

Также этот сельсин может называться: АВ0422М, АВ 042 2М, АВ-оч2-2М, av-042-2m, av0422m, av 042 2m, ab-042-2m, ab0422m, ab 042 2m.

АВ-042-2М электродвигатель асинхронный трехфазный применяется для привода различных механизмов в устройствах автоматизации, в системах вентиляции и охлаждения, прецизионных станках, роботах-манипуляторах, холодильном и тепловом оборудовании.

Технические характеристики АВ-042-2М:

Номинальная мощность - 40 Вт.

Частота вращения вала двигателя - 2700 об./мин.

Потребляемый ток АВ-042-2М - не более 0,24 А; 0,15 А.

Номинальное напряжение - 220 В; 380 В.

Частота - 50 Гц.

Габаритные размеры:

- длина - 110 мм;

- диаметр - 75 мм.

Диаметр вала изделия двигатель АВ-042-2М - 8 мм.

Габаритные размеры установочной площадки - 110×75 мм.

Принцип действия асинхронного электродвигателя основан на взаимодействии индуктированного тока ротора с магнитным потоком статора. При включении обмотки трехфазного двигателя под напряжение источника трехфазного переменного тока внутри расточки статора образуется вращающееся магнитное поле.

При подключении АВ-042-2М к трехфазной сети переменного тока в обмотке статора образуется вращающееся магнитное поле, под действием которого в короткозамкнутой обмотке ротора наводятся токи, образующие электромагнитный момент вращения, стремящийся провернуть ротор вокруг его оси. Ротор преодолевает момент нагрузки на валу и начинает вращаться, достигая подсинхронной скорости (она же и будет номинальной с учетом момента нагрузки на валу двигателя).
