ВР-31 тройник Г-Г-Ш

ВР-31 тройник Г-Г-Ш
Переход Г-Г-Ш (гнездо-гнездо-штырь) ВР-31 высокочастотный коаксиальный негерметичный для объёмного монтажа резьбового сочленения.
Используется для работы в электрических цепях радиочастотных трактов в диапазоне частот до 500 МГц.
Предназначены для соединения сочленяющихся частей трёх соединителей и разветвления электромагнитной энергии, передаваемой по коаксиальному каналу.
Применяются в радиоэлектронном оборудовании и аппаратуре общего назначения.
Переходы высокочастотные коаксиальные ВР-31 устойчивы к воздействию спецфакторов.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Категория качества: «ОТК».
Технические условия:
- приёмка «1» ВР0.364.016ТУ.

Основные технические и эксплуатационные характеристики переходов высокочастотных ВР-31:
● Конструкция: ...... розетка/розетка/вилка, тройник;
● Размер основного соединения: ...... М16х1;
● Волновое сопротивление: ...... 50 Ом;
● Предельная частота: ...... 0,5 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 150 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... латунь, бронза;
● Покрытие корпуса: ...... никель;
● Материал контакта: ...... латунь, бронза;
● Покрытие контакта: ...... серебро;
● Материал диэлектрика: ...... полиэтилен;

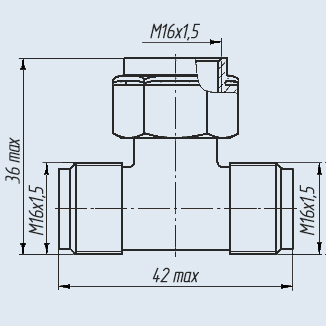

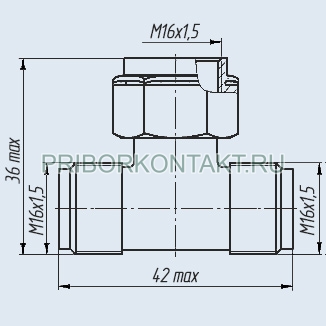

● Габариты (длина/ширина/высота): ...... 42,0/22,0/36,0 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +85 °С;
● Количество сочленений-расчленений: ...... 500;
● Масса соединителя: ...... 45,0 г;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения высокочастотных переходов:
ВР-31
ВР - высокочастотный разъём;
31 - порядковый номер разработки.

Пример записи при заказе:
Переход ВР-31 ВР0.364.016ТУ.
