ВР-19 вилка кабельная

ВР-19 вилка кабельная
Вилки кабельные прямые ВР-19 коаксиальные негерметичные высокочастотные для объёмного монтажа резьбового сочленения.
Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 500 МГц.
Применяются для соединения и разъединения электрических цепей радиочастотных трактов (кабелей, узлов и блоков) в аппаратуре общего назначения.
Вилки кабельные высокочастотные СР-75-901ФВ устойчивы к воздействию спецфакторов.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Марка присоединяемого кабеля: РК50-7-15.
Категория качества: «ОТК».
Технические условия:
- приёмка «1» ВР0.364.016ТУ.

Основные технические и эксплуатационные характеристики соединителей высокочастотных ВР-19:
● Размер основного соединения: ...... М16х1 мм;
● Волновое сопротивление: ...... 50 Ом;
● Предельная частота: ...... 0,5 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 150 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... латунь;
● Покрытие корпуса: ...... серебро;
● Материал контакта: ...... латунь;
● Покрытие контакта: ...... серебро;
● Материал диэлектрика: ...... фторопласт;

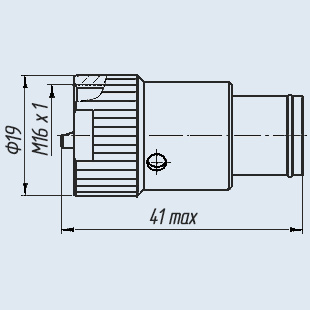

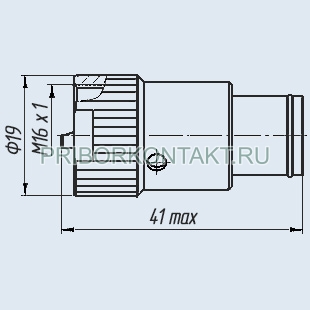

● Габариты (длина/ширина/высота): ...... 41,0/19,0/19,0 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +85 °С;
● Количество сочленений-расчленений: ...... 500;
● Масса соединителя: ...... 30,0 г;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения высокочастотных соединителей:
ВР-19
ВР - высокочастотный разъём;
19 - порядковый номер разработки.

Пример записи при заказе:
Вилка ВР-19 ВР0.364.016ТУ.
