СРТ-75-426Ф3

СРТ-75-426Ф3
Розетки приборно-кабельные прямые СРТ-75-426Ф3 триаксиальные радиочастотные негерметичные для объёмного монтажа с фиксацией сочленённого положения байонетным замковым устройством.
Предназначены для работы в мультиплексной линии информационного обмена по ГОСТ Р 52 070-2003 в диапазоне частот от 0,5 до 1,5 МГц.
Используются для соединения и разъединения электрических цепей радиочастотных трактов в радиоэлектронной аппаратуре общего и специального назначения.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Соединители радиочастотные триаксиальные СРТ-75-426Ф3 изготавливают для внутреннего монтажа во всеклиматическом исполнении по ГОСТ РВ 20.39.414-1.
Соединители устойчивы к воздействию спецфакторов.
Марка присоединяемого кабеля: КВСФ-75.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «5» ЦСНК.430421.009ТУ.

Основные технические и эксплуатационные характеристики триаксиальных соединителей СРТ-75-426Ф3:
● Волновое сопротивление: ...... 75 Ом;
● Диапазон рабочих частот: ...... 0,5 - 1,5 МГц;
● Рабочее напряжение в нормальных условиях: ...... 200 В;
● Сопротивление контактов, не более: ...... 0,01 Ом;
● Материал диэлектрика: ...... фторопласт;
● Сопротивление изоляции в нормальных климатических условиях, не менее: ...... 1000 МОм;
● Покрытие корпуса: ...... никель;
● Покрытие контакта: ...... золото;

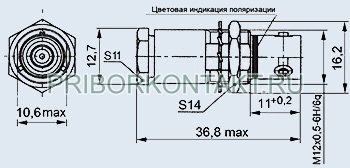

● Габариты (длина/ширина/высота): ...... 36,2/16,2/16,2 мм;
● Диапазон рабочих температур: ...... -60 … +70 °С;
● Количество сочленений-расчленений: ...... 500;
● Масса соединителя: ...... 22,4 г;
● Наработка соединителя: ...... 200000 ч;
● Срок сохраняемости: ...... 25 лет.

Структура условного обозначения радиочастотных триаксиальных соединителей:
СРТ-75-426Ф3
СРТ - соединитель радиочастотный триаксиальный;
75 - величина волнового сопротивления, Ом;
426 - порядковый номер разработки;
Ф - изоляционный материал - фторопласт;
3 - число, обозначающая номер поляризации, для нормальной поляризации цифра не проставляется.

Пример записи при заказе:
Розетка СРТ-75-426Ф3 ЦСНК.430421.009ТУ.
