Розетки кабельные прямые СР-75-55ПВ коаксиальные негерметичные для объёмного монтажа с фиксацией сочленённого положения байонетным замковым устройством.
Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 3000 МГц.
Применяются для соединения и разъединения электрических цепей радиочастотных трактов (кабелей, узлов и блоков) в электронной аппаратуре общего и специального назначения.
Соединители радиочастотные коаксиальные СР-75-55ПВ устойчивы к воздействию спецфакторов.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Марка присоединяемого кабеля: РК75-4-11; РК75-4-12; РК75-4-13; РК75-4-15; РК75-4-16.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «5» ВР0.364.009ТУ.

Основные технические характеристики соединителей радиочастотных СР-75-55ПВ:
● Размер основного соединения: ...... 16,5 мм;
● Волновое сопротивление: ...... 75 Ом;
● Предельная частота: ...... 3,0 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 1000 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Материал корпуса: ...... латунь;
● Покрытие корпуса: ...... никель;
● Материал контакта: ...... бронза;
● Покрытие контакта: ...... серебро;
● Материал диэлектрика: ...... полиэтилен;

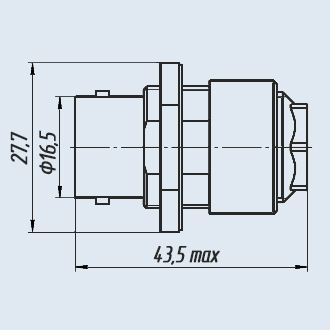

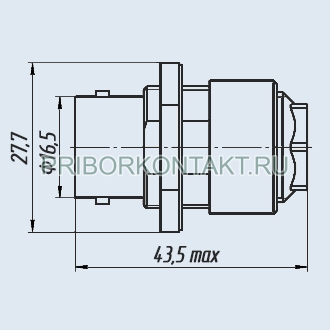

● Габариты (длина/ширина/высота): ...... 43,5/27,7/27,7 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +85 °С;
● Количество сочленений-расчленений: ...... 500;
● Масса соединителя: ...... 60,0 г.;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения радиочастотных коаксиальных соединителей:
СР-75-55ПВ
СР - соединитель радиочастотный;
75 - величина волнового сопротивления, Ом;
55 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Вилка СР-75-55ПВ ВР0.364.009ТУ.
