Описание товара

СР-50-432ФВ
Вилки кабельные прямые СР-50-432ФВ коаксиальные негерметичные объёмного монтажа резьбового сочленения.
Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц.
Применяются для соединения и разъединения электрических цепей радиочастотных трактов (кабелей, узлов и блоков) в аппаратуре общего и специального назначения.
Соединители радиочастотные коаксиальные СР-50-432ФВ устойчивы к воздействию спецфакторов.
Марка присоединяемого кабеля: РК50-4-21.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «5» ВР0.364.039ТУ.

Основные технические характеристики соединителей радиочастотных СР-50-432ФВ:
● Размер основного соединения: ...... М16х1;
● Волновое сопротивление: ...... 50 Ом;
● Предельная частота: ...... 10,0 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 250 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... латунь;
● Покрытие корпуса: ...... серебро;
● Материал контакта: ...... латунь;
● Покрытие контакта: ...... серебро;
● Материал диэлектрика: ...... фторопласт;
● Диапазон рабочих температур: ...... -60 … +155 °С;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Количество сочленений-расчленений: ...... 500;

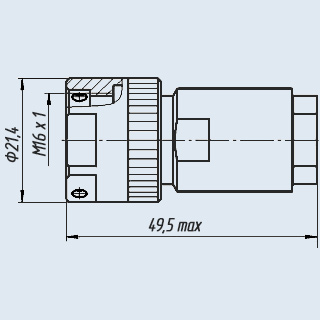

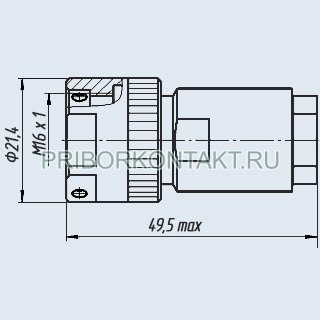

● Габариты (длина/ширина/высота): ...... 49,5/21,4/21,4 мм;
● Масса соединителя: ...... 65,0 г.;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения радиочастотных коаксиальных соединителей:
СР-50-432ФВ
СР - соединитель радиочастотный;
50 - величина волнового сопротивления, Ом;
432 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Вилка СР-50-432ФВ ВР0.364.039ТУ.
