СШРГ32П10ЭШ4 вилка

СШРГ32П10ЭШ4 вилка

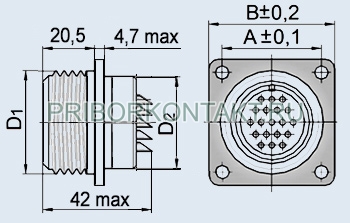

Соединитель СШРГ32П10ЭШ4 вилка цилиндрический низкочастотный герметичный для объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры специального и общего назначения.
Соединители СШРГ изготавливают одного типа, 22 типономиналов, 22 типоконструкций.
Состоят из приборной (блочной) вилки или розетки.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Предназначены для внутреннего монтажа, подсоединение проводов к хвостовикам контактов - методом пайки.
Покрытие контактов - серебро.
Вилки и розетки взаимосочленяемы с розетками (вилками) СШР и СШРГ, выпускаемыми по ГЕ0.364.107ТУ и ГЕ0.364.108ТУ соответственно и с розетками (вилками) 2РТТ, выпускаемыми по ГЕ0.364.120ТУ.
Соединители СШРГ изготавливаются для внутреннего монтажа в исполнении УХЛ.

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приемка «1» АШДК.434410.086ТУ;
- приемка «5» АСЛР.434410.017ТУ;
- приемка «7» АСЛР.434410.017ТУ, П0.070.052.

Гарантийный срок хранения соединителей СШРГ - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегченном режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СШРГ32П10ЭШ4 вилка
СШРГ - тип соединителя;
32 - условный размер корпуса;
П - конструктивное исполнение приборной части: П - без патрубка;
10 - количество контактов;
Э - вид гайки патрубка: в приборном соединителе без патрубка гайка для крепления кабеля отсутствует;
Ш - вид контактов: Г - розетка, Ш - вилка;
4 - обозначение сочетания контактов (условное число).

Примечание:
1. Вилки и розетки СШРГ изготавливаются без патрубка и экранированной гайки. Классификационный признак «Э» введен в обозначение условно.

Основные технические характеристики соединителей СШРГ:

Общие характеристики соединителей СШРГ:
Тип соединителя:	специальный, герметичный
Климатическое исполнение:	УХЛ
Условный размер корпуса:	20, 28, 32, 36, 48, 55, 60
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный)
Исполнение монтажной части:	без патрубка
Вид сочленения:	резьбовое
Поляризация корпуса:	одношпоночная
Покрытие контактов:	серебро
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей СШРГ:
Общее количество контактов:	2, 3, 4, 7, 10, 15, 20, 26, 30, 45, 50
Максимальный ток на одиночный контакт, А:	10....35
Максимальная токовая нагрузка на соединитель, А:	50....540
Сопротивление контактов, не более, МОм:	1,3
Максимальное рабочее напряжение, В:	850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	5....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	200 (20)
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +70
