Соединители СНЦ28-19/24В-1-а-В

СНЦ28-19/24В-1-а-В

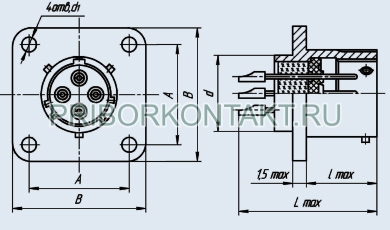

Соединители (вилки) СНЦ28-19/24В-1-а-В цилиндрические малогабаритные низкочастотные для внутреннего монтажа с байонетной фиксацией сочлененного положения.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.
Приборные вилки СНЦ28 изготавливаются в герметичном исполнении без кожуха и сочленяются с розетками СНЦ23, выпускаемыми по техническим условиям ГЕ0.367.241ТУ.
Вилки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Сочленение соединителей - байонетное.
Покрытие контактов - никель.
Монтаж проводов - пайкой.
Соединители СНЦ28 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» СКНЦ.5523.127ТУ;
- приёмка «5» бР0.364.038ТУ;
- приёмка «7» бР0.364.038ТУ, П0.070.052.

Гарантийный срок хранения соединителей СНЦ28 - не менее 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНЦ28-19/24В-1-а-В
СНЦ28 - тип соединителя;
19 - количество контактов;
24 - условный размер корпуса;
В - вилка;
1 - конструктивное исполнение: 1 - приборная вилка без кожуха;
а - угловое положение изолятора в корпусе вилки: а,б,в,г (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.

Основные технические характеристики соединителей СНЦ28:

Общие характеристики соединителей СНЦ28:
Тип соединителя:	цилиндрический, низкочастотный, герметичный
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404-81
Условный размер корпуса:	14, 18, 22, 24, 27, 30, 33, 36, 39
Состав соединителя:	вилка
Вид корпуса:	блочный (приборный)
Исполнение монтажной части:	без кожуха
Вид сочленения:	байонетный
Поляризация корпуса:	многошпоночная поляризация и многопозиционная установка изолятора в корпусе
Покрытие контактов:	никель
Способ монтажа проводов:	пайкой
Технические параметры соединителей СНЦ28:
Общее количество контактов:	3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм	15 10 8
Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм	6 12 18
Максимальное рабочее напряжение, В:	700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	15000 (1500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-10 (10-12)
Рабочая температура окружающей среды, °C:	от -60 до +155
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
