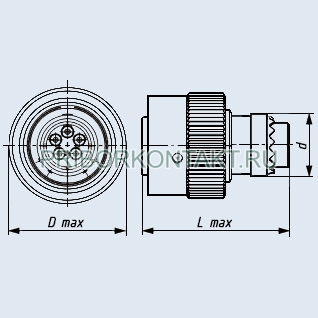

Соединители СНЦ233-19/27В1О11 цилиндрические низкочастотные малогабаритные для внутреннего монтажа с байонетной фиксацией сочлененного положения.
Предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.
Соединители СНЦ233 - это модифицированный ряд соединителей (координатное поле контактов на базе СНЦ23), с защитой от электромагнитных помех.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Кабельная и приборная часть может изготавливается без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.
Приборные части соединителей могут изготавливаться с контактами для печатного монтажа.
Розетки СНЦ233 взаимосочленяемы с вилками СНЦ27, СНЦ28, СНЦ29 по бР0.364.038ТУ и вилками ОНЦ-БГ-1 по КДПА.430421.013ТУ.
Соединители СНЦ233Л предназначены для сочленения с переходниками ОНЦ-БГ-ЗЭ по КДПА.430421.013ТУ с левой стороны.
Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Сочленение соединителей - байонетное.
Покрытие контактов - золото.
Отдельно поставляются монтажные изделия кожух прямой, кожух угловой, эксплуатационные заглушки, пробки ПУ и монтажный инструмент ИВИ.
Соединители СНЦ233 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В] по ГОСТ В 20.39.404-81.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» НКЦС.434410.122ТУ;
- приёмка «5» НКЦС.434410.506ТУ.

Гарантийный срок хранения соединителей СНЦ233-19/27В1О11 - не менее 25 лет со дня изготовления.
Минимальная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНЦ233-19/27В1О11
СНЦ233 - тип соединителя;
Л - левая розетка;
19 - количество контактов;
22 - условный размер корпуса;
В - тип контакта: В - штыревой, Р - гнездовой;
1 - вид корпуса: 1 - кабельная часть; 2 - приборная часть;
О1 - способ монтажа: О1 - обжатие с цилиндрическим хвостовиком ; П2 - пайка с хвостовиком для печатного монтажа;
1 - покрытие контактов: 1 - золото;
б - угловое положение изолятора в корпусе вилки (а, б, в, г), при нормальном положении изолятора буквенный индекс не проставляется.

Основные технические и эксплуатационные характеристики соединителей СНЦ233:

Общие характеристики соединителей СНЦ233:
Тип соединителя:	цилиндрический, низкочастотный, малогабаритный
Климатическое исполнение:	всеклиматическое по ГОСТ РВ 20.39.414.1
Условный размер корпуса:	14, 18, 22, 24, 27, 30, 33, 36, 39
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом, с угловым кожухом
Вид сочленения:	байонетный
Поляризация корпуса:	многошпоночная поляризация и многопозиционная установка изолятора в корпусе
Покрытие контактов:	золото
Способ монтажа проводов:	объемный, обжимкой, пайка
Монтаж:	внутренний
Технические параметры соединителей СНЦ233:
Общее количество контактов:	3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61
Сопротивление контактов, не более, МОм: - диаметр контакта 1,0 мм - диаметр контакта 1,5 мм - диаметр контакта 2,0 мм	4 2,5 1,6
Максимальное рабочее напряжение в зависимости от схемы расположения контактов, В:	400, 500, 700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33x10-10 (10-12)
Рабочая температура окружающей среды, °C:	от -60 до +155
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
