Соединители СНЦ232-7/18В1О11-а

СНЦ232-7/18В1О11-а

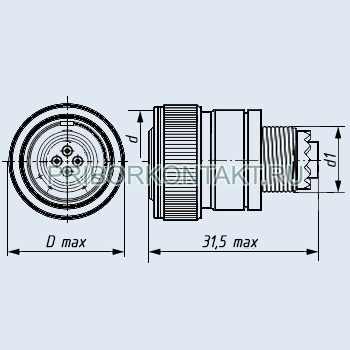

Соединители СНЦ232-7/18В1О11-а цилиндрические низкочастотные малогабаритные с резьбовой фиксацией сочлененного положения и самозапирающимся замком.
Предназначены для работы в электрических цепях постоянного и переменного (частотой до 3МГц) токов при напряжении до 700 В (амплитудное значение).
Применяются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры общего и специального назначения.
Соединители СНЦ232 состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Соединители могут изготавливаться с интегрированным кожухом.
Кабельные части соединителей изготавливаются в экранированном (СНЦ232Э) и неэкранированном (СНЦ232) варианте.
Корпусные детали СНЦ232 из нержавеющей стали.
Соединители обладают защитой от электромагнитных помех.
Вилки и розетки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Покрытие контактов - золото.
Кабельные розетки СНЦ232, СНЦ232Э сочленяются с приборными герметичными вилками СНЦ272 (для объёмного монтажа) или СНЦ282 (для объёмного и печатного монтажа).
По отдельному заказу могут поставляться монтажные изделия обойма, кожух прямой открытый, кожух угловой открытый, эксплуатационные заглушки, пробки ПУ и монтажный инструмент ИВИ.
Соединители СНЦ232 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» НКЦС.434410.121ТУ;
- приёмка «5» НКЦС.434410.507ТУ.

Гарантийный срок хранения соединителей СНЦ232-7/18В1О11-а - не менее 25 лет со дня изготовления.
Минимальная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНЦ232-7/18В1О11-а
СНЦ232 - тип соединителя;
Э - экранированный;
7 - количество контактов;
18 - условный размер корпуса;
В - вид корпуса: В - вилка, Р - розетка;
1 - конструктивное исполнение:
- 1 - кабельная часть,
- 2 - приборная часть,
- 3 - кабельная часть с интегрированным кожухом,
- 4 - приборная часть с интегрированным кожухом;
О - способ монтажа: О - обжатие;
1 - покрытие контакта: 1 - золото;
1 - способ монтажа вилки СНЦ272: 1 - аргонодуговая сварка, 2 - лазерная сварка.
а - угловое положение изолятора в корпусе вилки ( а, б, в, г), при нормальном положении изолятора буквенный индекс не проставляется.

Основные технические и эксплуатационные характеристики соединителей СНЦ232, СНЦ232Э:

Общие характеристики соединителей СНЦ232, СНЦ232Э:
Тип соединителя:	цилиндрический, низкочастотный, малогабаритный, для объемного монтажа
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	14, 18, 22, 24, 27, 30, 33, 36, 39
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с интегрированным кожухом, с обоймой, с кожухом прямым открытым, с кожухом угловым открытым, с кожухом под термоусаживающиеся трубки
Вид сочленения:	быстродействующее резьбовое соединение с самозапирающимся замком
Поляризация корпуса:	многошпоночная поляризация и многопозиционная установка изолятора в корпусе
Покрытие контактов:	золото
Способ монтажа проводов:	объемный, обжимкой или пайкой
Монтаж:	внутренний
Технические параметры соединителей СНЦ232, СНЦ232Э:
Общее количество контактов:	от 2 до 61
Сопротивление контактов, не более, МОм:	4,0
Максимальный ток на одиночный контакт, не более, А:	15,0
Максимальное рабочее напряжение, В:	700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,34x10-10 (10-12)
Рабочая температура окружающей среды, °C:	от -60 до +200
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
