СНЦ23-10/18Р-6-б-В

СНЦ23-10/18Р-6-б-В

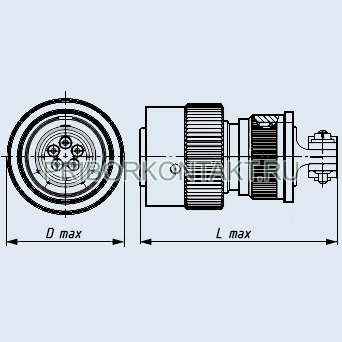

Соединители СНЦ23-10/18Р-6-б-В цилиндрические низкочастотные малогабаритные для внутреннего монтажа байонетным сочленением.
Предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Кабельная и приборная часть соединителя СНЦ23 может изготавливается без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.
Приборные части соединителей могут изготавливаться с контактами для печатного монтажа.
Розетки СНЦ23 взаимосочленяемы с вилками СНЦ27, СНЦ28, СНЦ29 по бР0.364.038ТУ и вилками ОНЦ-БГ-1 по КДПА.430421.01ЗТУ.
Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Сочленение соединителей - байонетное.
Покрытие контактов - золото.
Соединители СНЦ23 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В] по ГОСТ В 20.39.404-81.

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» НКЦС.434410.112ТУ;
- приёмка «5» ГЕ0.364.241ТУ;
- приёмка «7» ГЕ0.364.241ТУ, П0.070.052.

Гарантийный срок хранения соединителей СНЦ23 - не менее 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНЦ23-10/18Р-6-б-В
СНЦ23 - тип соединителя;
10 - количество контактов;
18 - условный размер корпуса;
Р - вид корпуса: В - вилка, Р-розетка;
6 - конструктивное исполнение:
- 1 - приборная часть без кожуха,
- 2 - приборная часть с прямым кожухом,
- 4 - приборная часть с угловым кожухом,
- 6 - кабельная часть с прямым кожухом,
- 8 - кабельная часть с угловым кожухом,
- 11 - кабельная часть без кожуха,
- 12 - приборная часть с обоймой под термоусаживаемые трубки,
- 13 - кабельная часть с обоймой под термоусаживаемые трубки;
б - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.

Основные технические характеристики соединителей СНЦ23:

Общие характеристики соединителей СНЦ23:
Тип соединителя:	цилиндрический, низкочастотный, малогабаритный, негерметичный
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404-81
Условный размер корпуса:	14, 18, 22, 24, 27, 30, 33, 36, 39
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом, с угловым кожухом, с обоймой под термоусаживающуюся трубку
Вид сочленения:	байонетный
Поляризация корпуса:	многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе
Покрытие контактов:	золото
Способ монтажа:	объемный, обжимкой
Технические параметры соединителей СНЦ23:
Общее количество контактов:	3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм	4,0 2,5 1,6
Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм	11 20 35
Максимальное рабочее напряжение, В:	700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Линейное ускорение, м/с2 (g):	2000 (200)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33·10-10 (10-12)
Повышенная относительная влажность воздуха при температуре +35 °С:	100%
Рабочая температура окружающей среды, °C:	от -60 до +200
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
