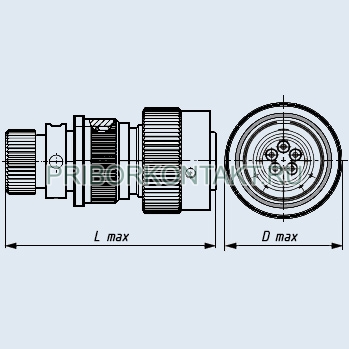

Соединители СНЦ22-10/14В-13-В

СНЦ22-10/14В-13-В
Соединители СНЦ22-10/14В-13-В электрические низкочастотные цилиндрические субминиатюрные для внутреннего монтажа байонетным сочленением.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 500 В.
Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры специального и общего назначения.
Соединители СНЦ22 состоят из кабельных и приборных вилок или розеток.
Вилки и розетки изготавливаются без кожуха, с прямым кожухом, с обоймой под термоусаживающуюся трубку.
Тип сочленения - байонетный.
Кабельные розетки СНЦ22 соответствующих типономиналов по сочетанию контактов, условному размеру корпуса, позиции установки изолятора взаимосочленяемы с соответствующими вилками СНЦ22, а также СНЦ30, СНЦ31, СНЦ32 (бР0.364.039ТУ).
Контакты покрыты золотом, под обжимку Ø 1,0 мм.
Соединители СНЦ22 изготовляют во всеклиматическом исполнении [В] по ГОСТ В 20.39.404-81.

Категория качества: «ВП».
Технические условия:
- приёмка «5» ГЕ0.364.239ТУ.

Гарантийный срок хранения соединителей СНЦ22-10/14В-13-В - не менее 15 лет со дня изготовления.
Минимальная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНЦ22-10/14В-13-В
СНЦ22 - тип соединителя;
10 - количество контактов;
14 - условный размер корпуса;
В - вид корпуса: Р - розетка, В - вилка;
13 - конструктивное исполнение:
- 1 - приборная часть без кожуха,
- 2 - приборная часть с прямым кожухом,
- 6 - кабельная часть с прямым кожухом,
- 11 - кабельная часть без кожуха,
- 12 - приборная часть с обоймой под термоусаживаемые трубки,
- 13 - кабельная часть с обоймой под термоусаживаемые трубки;
а - варианты (а,б,в) углового положения поляризующих шпонок и шпоночных пазов на корпусах (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.

Основные технические и эксплуатационные характеристики соединителей СНЦ22:

Общие характеристики соединителей СНЦ22:
Тип соединителя:	цилиндрический, низкочастотный, субминиатюрный
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404-81
Условный размер корпуса:	10, 12, 14, 18, 22, 27
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом, с прямым кожухом, с обоймой под термоусаживающуюся трубку
Вид сочленения:	байонетный
Поляризация корпуса:	многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе
Покрытие контактов:	золото
Способ монтажа:	объемный, обжимкой
Технические параметры соединителей СНЦ22:
Общее количество контактов:	4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,0 мм	5,0
Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,0 мм	11,0
Максимальное рабочее напряжение, В:	500
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Линейное ускорение, м/с2 (g):	2000 (200)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33·10-10 (10-12)
Повышенная относительная влажность воздуха при температуре +35 °С:	100%
Рабочая температура окружающей среды, °C:	от -60 до +155
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
