СНЦ146Э-10/16-Р1О11

СНЦ146Э-10/16-Р1О11

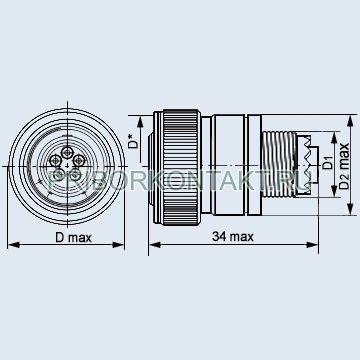

Соединители СНЦ146Э-10/16-Р1О11 цилиндрические низкочастотные малогабаритные резьбового сочленения с самозапирающимся замком и визуальной индикацией сочленённого положения.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц токов при напряжении до 700 В (амплитудное значение).
Применяются для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах радиоаппаратуры общего и специального назначения.
Соединители СНЦ146 состоят из кабельных и приборных вилок или розеток с локальной защитой контактов.
Приборные части соединителей могут изготавливаться с контактами для печатного монтажа.
Кабельные части соединителей изготавливаются в неэкранированном СНЦ146, экранированном СНЦ146Э и герметичном СНЦ146Г варианте.
По отдельному заказу поставляются кожухи (прямой открытый, прямой закрытый, угловой), эксплуатационные заглушки пробки ПУ и монтажный инструмент ИВИ.
Соединители СНЦ146 обеспечивают работоспособность при взаимном сочленении с соединителями III серии MIL-DTL-83723, соединителями типа 983 фирмы Deutsch и соединителями СНЦ147 по ЦСНК.430421.011ТУ.
Контакты извлекаемые, под обжимку для объёмного монтажа и не извлекаемые под пайку для печатного монтажа.
Покрытие контактов - золото.
Корпусные детали выполнены из нержавеющей стали.
Соединители имеют многошпоночную поляризацию корпусов, предохраняющую от перепутывания при сочленении одинаковых диаметров.
Соединители СНЦ146 изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В».

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» НКЦС.434410.125ТУ;
- приёмка «5» НКЦС.434410.505ТУ.

Гарантийный срок хранения соединителей СНЦ146Э-10/16-Р1О11 - не менее 25 лет со дня изготовления.
Минимальная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНЦ146Э-10/16-Р1О11
СНЦ146Э - Тип соединителя, где СНЦ146 - негерметичный, СНЦ146Г - герметичный, СНЦ146Э - экранированный;
10 - Количество контактов;
16 - Условный размер корпуса;
Р - Часть соединителя: Р - розетка (гнездо), В - вилка (штырь);
1 - Вид корпуса:
- 1 - кабельная часть;
- 2 - приборная часть с креплением винтами;
- 3 - кабельная часть с интегрированным кожухом;
- 4 - приборная часть с интегрированным кожухом;
- 5 - приборная часть под сварку;
- 7 - приборная часть с креплением поджимной гайкой;
О - Способ монтажа: О - обжатие, П - пайка;
1 - Тип хвостовика: 1 - хвостовик цилиндрический для объёмного монтажа, 2 - хвостовик для печатного монтажа;
1 - Покрытие рабочей части контактов: 1 - золото;
1 - Многошпоночная поляризация: отсутствие цифры - нулевое положение.

Основные технические и эксплуатационные характеристики соединителей СНЦ146, СНЦ146Э, СНЦ146Г:

Общие характеристики соединителей СНЦ146:
Тип соединителя:	цилиндрический, низкочастотный, малогабаритный, для объемного и печатного монтажа
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	8, 10, 12, 14, 16, 18, 20, 22, 24
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	для крепления винтами или гайкой, с интегрированным кожухом
Вид сочленения:	быстродействующее резьбовое соединение с самозапирающимся замком
Поляризация корпуса:	многошпоночная поляризация и многопозиционная установка изолятора в корпусе
Покрытие контактов:	золото
Способ монтажа проводов:	объемный, обжимкой или пайкой
Монтаж:	внутренний
Технические параметры соединителей СНЦ146:
Общее количество контактов:	от 2 до 61
Сопротивление контактов, не более, МОм:	15
Максимальный ток на одиночный контакт, не более, А:	9,0
Максимальное рабочее напряжение в зависимости от схемы расположения контактов, В:	400, 700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	0,67x10-3 (5)
Рабочая температура окружающей среды, °C:	от -65 до +200
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	25
