Соединители СНЦ14-102/27В-2-д-В

СНЦ14-102/27В-2-д-В

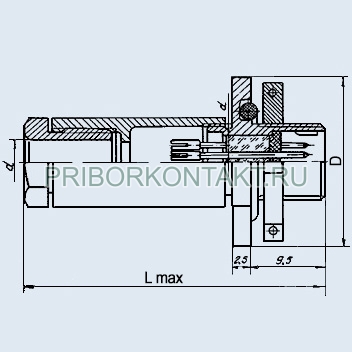

Соединители СНЦ14-102/27В-2-д-В цилиндрические резьбовые миниатюрные для внутреннего монтажа резьбовым сочленением.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Вилки СНЦ14 изготавливаются без кожухов или с прямым кожухом.
Соединители состоят из герметичной приборной вилки СНЦ14 и негерметичной кабельной розетки СНЦ13 или герметичного перехода СНЦ13 и двух кабельных розеток СНЦ13.
Соединители имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов, исключающую несанкционированное сочленение соединителей одинакового диаметра.
Крепление приборных вилок - гайкой.
Покрытие контактов: никель.
Соединители СНЦ14 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» НКЦС.434410.106ТУ;
- приёмка «5» ГЕ0.364.245ТУ;
- приёмка «7» ГЕ0.364.245ТУ, П0.070.052.

Гарантийный срок хранения соединителей СНЦ14-102/27В-2-д-В - не менее 15 лет со дня изготовления.
Минимальная наработка:
- 2000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНЦ14-102/27В-2-д-В
СНЦ14 - Тип соединителя;
102 - Количество контактов;
27 - Условный размер корпуса;
В - Часть соединителя: В - вилка;
2 - Конструктивное исполнение: 1 - вилка приборная или переход приборный без кожуха, 2 - вилка приборная неэкранированная с прямым кожухом;
д - Многопозиционная поляризация - а,б,в,r,д,е;
В - Всеклиматическое исполнение;
Э - Токопроводные корпусные детали (для соединителей СНЦ14-Э).

Основные технические и эксплуатационные характеристики соединителей СНЦ14:

Общие характеристики соединителей СНЦ14:
Тип соединителя:	цилиндрический, низкочастотный, миниатюрный, высокогерметичный
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	10, 12, 14, 18, 22, 27
Состав соединителя:	вилка
Вид корпуса:	блочный (приборный)
Исполнение монтажной части:	приборная вилка без кожуха или с прямым кожухом
Вид сочленения:	резьбовой
Поляризация корпуса:	трехшпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе
Покрытие контактов:	гнезд - золото, штырей - никель
Способ монтажа:	пайкой
Технические параметры соединителей СНЦ14:
Общее количество контактов:	10, 19, 30, 50, 76, 102
Сопротивление контактов, не более, МОм:	45
Максимальный токовая нагрузка на одиночный контакт, А:	2
Максимальный токовая нагрузка на соединитель, А:	10....80
Максимальное рабочее напряжение, В:	140
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	392 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	15000 (1500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1471 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-11 (10-13)
Повышенная относительная влажность воздуха при температуре +35 °С:	100%
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	2000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
