Соединители СНЦ127Т-10/14РП118-1 цилиндрические низкочастотные со встроенными фильтрами нижних частот для внутреннего монтажа байонетным сочленением.
Предназначены для работы в радиоэлектронной аппаратуре, работающей в условиях электромагнитных и кондуктивных помех.
Применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры, находящихся в условиях побочных излучений и внешних помех.
Соединители состоят из герметичной приборной вилки СНЦ127Ф со встроенными фильтрами нижних частот и негерметичной кабельной розетки СНЦ127Т.
Покрытие корпусных деталей токопроводное.
Соединители имеют пятишпоночную поляризацию корпусов.

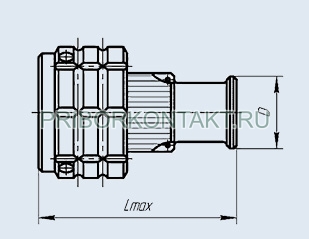

Приборные вилки изготавливаются без кожуха, розетки с прямым кожухом.
Соединители объемного монтажа, монтаж проводов пайкой.
Покрытие контактов - золото или серебро.
Соединители предназначены для внутреннего монтажа, во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» НКЦС.434410.132ТУ;
- приёмка «5» НКЦС.434410.513ТУ.

Гарантийный срок хранения соединителей СНЦ127Т-10/14РП118-1 - не менее 25 лет со дня изготовления.
Минимальная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Структура условного обозначения:
СНЦ127Т-10/14РП118-1
СНЦ127Т - Тип соединителя:
- Т - розетка с токопроводным покрытием;
- Ф - вилка со встроенными фильтрами нижних частот.
10 - Количество контактов;
14 - Условный размер корпуса;
Р - Тип контакта: В - вилка, Р - розетка;
П - Способ монтажа: П - пайка;
1 - Тип хвостовика: 1 - хвостовик контакта для объемного монтажа;
1 - Покрытие контактов: 1 - золото, 2 - серебро;
8 - Конструктивное исполнение:
- 7 - приборная часть (вилка) с фланцем под крепление винтами без кожуха,
- 8 - кабельная часть (розетка) с прямым кожухом;
1 - Многопозиционная поляризация;
1 - Схема фильтра: 1 - «С», 4 - «Pi» фильтры, К - по карте заказа;
10 - Емкость фильтра для вилок, условное обозначение: 10N=10x10N, 30N=30x10N, 68N=68x10N ; с буквой К - номер карты заказа.

Основные технические и эксплуатационные характеристики соединителей СНЦ127Т, СНЦ127Ф:

Общие характеристики соединителей СНЦ127Т, СНЦ127Ф:
Тип соединителя:	цилиндрический, низкочастотный, с фильтрами нижних частот
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	10, 12, 14, 18, 22, 27
Состав соединителя:	вилка - герметичная, розетка - негерметичная
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом
Вид сочленения:	байонетный
Поляризация корпуса:	пятишпоночная поляризация корпусов
Покрытие контактов:	золото, серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей СНЦ127Т, СНЦ127Ф:
Общее количество контактов:	4, 7, 10, 12, 14, 18, 19, 22, 27, 32, 50
Сопротивление контактов, не более, МОм:	8
Максимальный ток на одиночный контакт, не более, А:	1,5
Максимальное рабочее напряжение, В:	150, 250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	0,67x10-3 (5)
Рабочая температура окружающей среды, °C:	от -60 до +90
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	25
