Соединители СНЦ127-10/14РП126-1-В

СНЦ127-10/14РП126-1-В
Соединители СНЦ127-10/14РП126-1-В цилиндрические низкочастотные субминиатюрные для внутреннего монтажа байонетным сочленением.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Применяются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
Соединители СНЦ127 состоят из герметичной приборной вилки и негерметичной кабельной розетки, выпускаются для объемного и печатного монтажа.
Имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения.

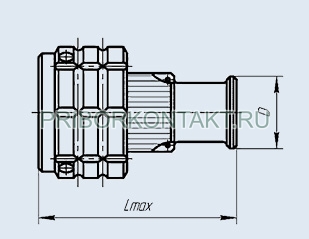

Приборные вилки изготавливаются без кожуха, кабельные розетки - с прямым кожухом.
Соединители СНЦ127 имеют нормированную эффективность экранирования.
Сочленение соединителей - байонетное.
Покрытие контактов - серебро или золото.
Соединители изготавливаются для внутреннего монтажа, во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» АШДК.434410.082ТУ;
- приёмка «5» НКЦС.434410.511ТУ.

Гарантийный срок хранения соединителей СНЦ127 - не менее 25 лет со дня изготовления.
Гарантийная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНЦ127-10/14РП126-1-В
СНЦ127 - Тип соединителя;
10 - Количество контактов;
14 - Условный размер корпуса;
Р - Тип контакта: В - штыревой, Р - гнездовой;
П - Способ монтажа: П - пайка;
1 - Тип хвостовика: 1 - хвостовик контакта для объемного монтажа, 2 - хвостовик цилиндрический для печатного монтажа;
2 - Покрытие контактов: 1 - золото, 2 - серебро;
6 - Конструктивное исполнение:
- 5 - кабельная часть с угловым кожухом и штуцером;
- 6 - кабельная часть с прямым кожухом и штуцером;
- 7 - приборная часть с фланцем под крепление винтами без кожуха,
- 8 - кабельная часть с прямым кожухом;
- 9 - приборная часть с креплением фланцевой гайкой;
1 - Многопозиционная поляризация;
В - Всеклиматическое исполнение.

Основные технические характеристики соединителей СНЦ127:

Общие характеристики соединителей СНЦ127:
Тип соединителя:	цилиндрический, низкочастотный, экранированный
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	10, 12, 14, 18, 22, 27
Состав соединителя:	вилка - герметичная, розетка - негерметичная
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом, с угловым кожухом
Вид сочленения:	байонетный
Поляризация корпуса:	многошпоночная поляризация и многопозиционная установка изолятора в корпусе
Покрытие контактов:	золото, серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей СНЦ127:
Общее количество контактов:	4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм: - диаметр контакта, 0,6 мм - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,5 мм - диаметр контакта, 5,5 мм	10 5 2,5 1,6 0,75 0,3
Максимальный ток на одиночный контакт, А: - диаметр контакта, 0,6 мм - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,5 мм - диаметр контакта, 5,5 мм	3 7 8 18 35 65
Максимальное рабочее напряжение, В:	150, 250, 400, 700
Эффективность экранирования в диапазоне частот 100-1000 МГц, не менее, дБ	35
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 200 (20)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	25
