ШРГ48ПК20НШ1 вилка

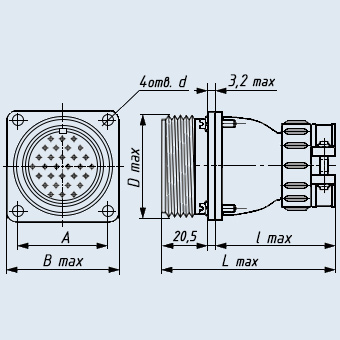

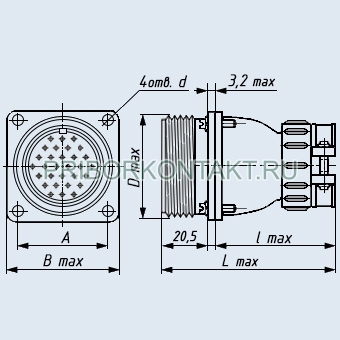

ШРГ48ПК20НШ1 вилка приборная с прямым патрубком и гайкой для неэкранированного кабеля
Соединитель ШРГ48ПК20НШ1 низкочастотный цилиндрический герметичный для объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры.
Соединители ШРГ изготавливают двух типов, 41 типономиналов, всего - 128 типоконструкций.
Соединители состоят из приборной (блочной) вилки.
Приборная вилка соединителя изготавливается без патрубка или с прямым патрубком.
Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.
Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Покрытие контактов - серебро.
Подсоединение проводов к хвостовикам контактов - методом пайки.
Соединители ШРГ взаимосочленяемы с соединителями ШР по НКЦС.434410.504ТУ и 2РТТ по ГЕ0.364.120ТУ.
Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ по ГОСТ РВ 20.39.414.1.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» бР0.364.040ТУ;
- приёмка «5» АСЛР.434410.017ТУ.

Гарантийный срок хранения соединителей ШРГ - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
ШРГ48ПК20НШ1
ШРГ - тип соединителя;
48 - условный размер корпуса;
ПК - конструктивное исполнение приборной части: П - без патрубка; ПК - с прямым патрубком;
20 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: Ш - вилка;
1 - обозначение сочетания контактов (условное число).

Основные технические характеристики соединителей ШРГ:

Общие характеристики соединителей ШРГ:
Тип соединителя:	герметичный
Климатическое исполнение:	УХЛ
Условный размер корпуса:	16, 20, 28, 32, 36, 40, 48, 55, 60
Состав соединителя:	вилка
Вид корпуса:	блочный (приборный)
Исполнение монтажной части:	без патрубка, с прямым патрубком
Вид сочленения:	резьбовое
Поляризация корпуса:	одношпоночная
Покрытие контактов:	серебро
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей ШРГ:
Общее количество контактов:	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47
Максимальный ток на одиночный контакт, А:	10....200
Максимальная токовая нагрузка на соединитель, А:	20....675
Сопротивление контактов, не более, МОм:	2,5
Максимальное рабочее напряжение, В:	850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +60
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +110
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
